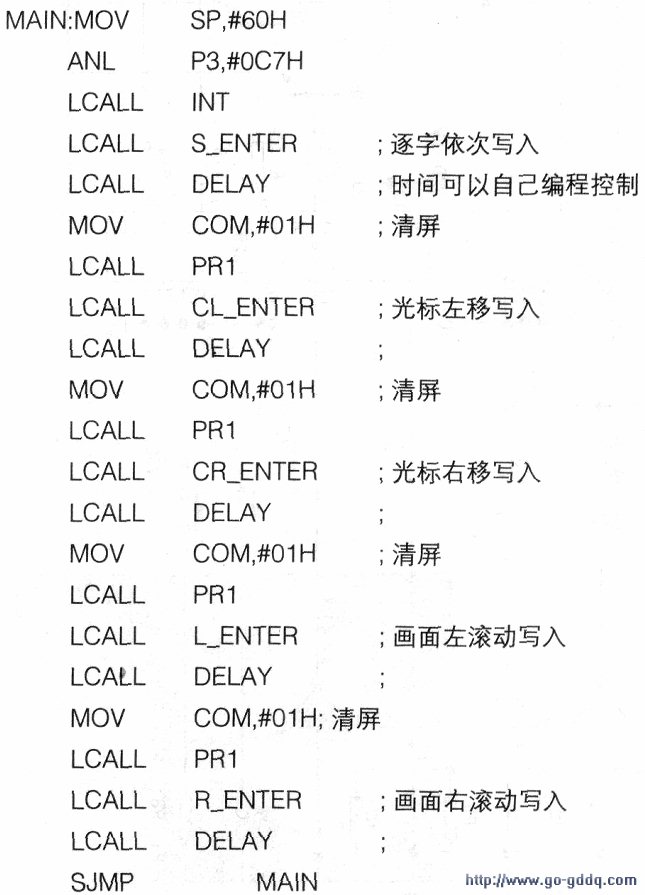

点阵液晶显示模块演示程序 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]
附：建立自定义字符库字符型液晶显示模块允许用户在HD44780片内CGRAM内（64个字节OOH-3FH）自建立8个5x8点阵的字符，这样我们也能写几个简单的汉字或符号到显示屏上。建立自定义字符库的分三步：
本文引用地址: http://www.21ic.com/app/mcu/201805/760925.htm
附：建立自定义字符库字符型液晶显示模块允许用户在HD44780片内CGRAM内（64个字节OOH-3FH）自建立8个5x8点阵的字符，这样我们也能写几个简单的汉字或符号到显示屏上。建立自定义字符库的分三步：

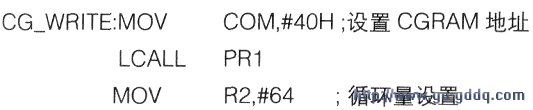

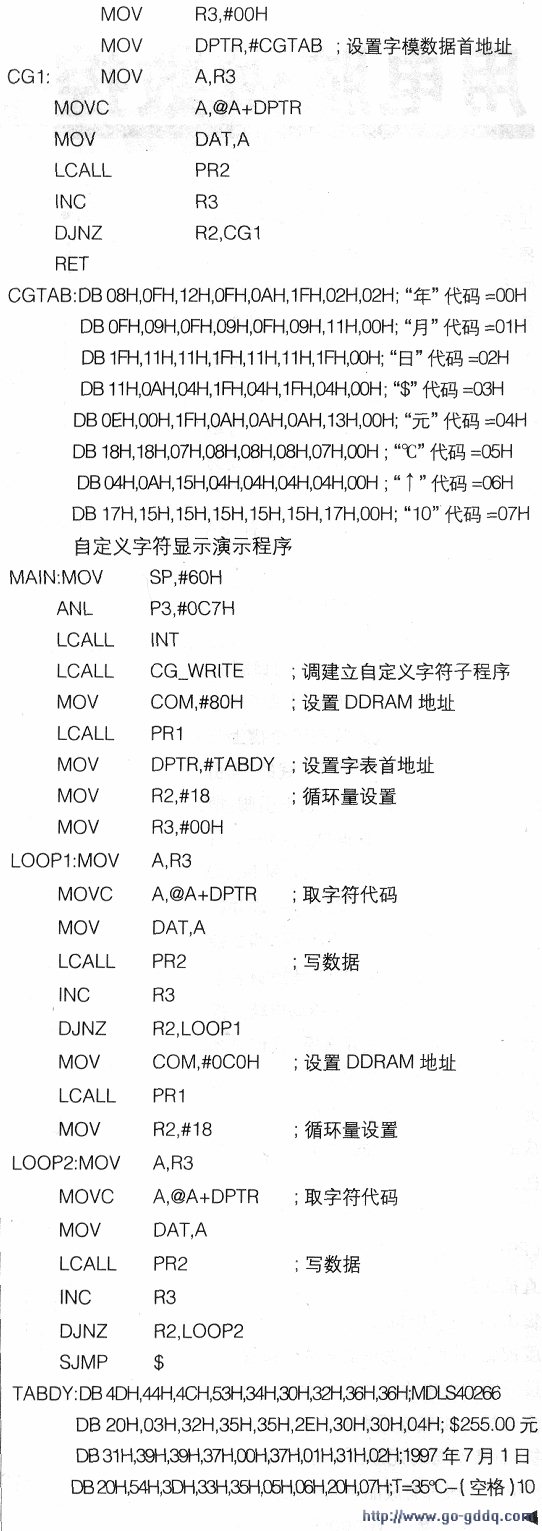

步骤一：建立自定义字符的字模数组，例如用位图取到下面CGTAB表中的字模（字节）；步骤二：定义各字符的字符代码，例如下面CGTAB表中分号“；”后的定义即为字符代码；步骤三：将字模数据写入CGRAM内，子程序如下；
