STM8S 功耗总结 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]STM8S103 STM8S003PA1脚虽可以用外部中断唤醒CPU，但功耗过大，有300uA电流，不宜电池供电，所以不要用PA1的外部中断来唤醒，PA2可以，所以样板中，我把两脚短路，PA1设为浮空PB4 PB5是I2C引脚，内部开路，如果是低
STM8S103 STM8S003
本文引用地址: http://www.21ic.com/app/mcu/201807/781908.htm
PA1脚虽可以用外部中断唤醒CPU，但功耗过大，有300uA电流，不宜电池供电，所以不要用PA1的外部中断来唤醒，PA2可以，所以样板中，我把两脚短路，PA1设为浮空

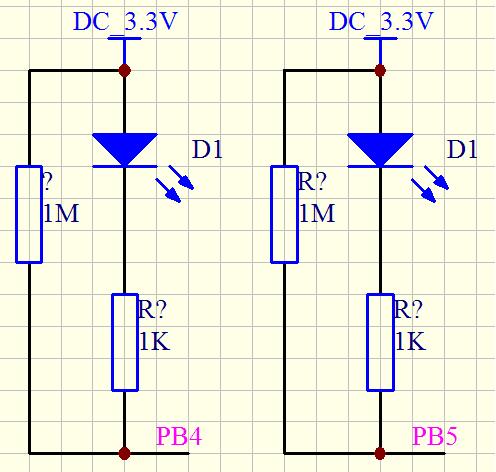

PB4 PB5是I2C引脚，内部开路，如果是低电平来驱动LED的话，在休眠时，无论充为浮空还是带上拉的输入，都会有漏电流，约100UA吧，最好直接上拉一个1M的电阻在引脚上，而不是以LED作为上拉，因为漏电流存在，所以不另加上拉电阻的话，它的电压处于浮动，电流就增大了,这个问题整了我很久，那个恨啦！！
