AVR JTAG MKii 引脚布局 ( JTAG 和 ISP ) -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]1，JTAG和ISP引脚复用，JTAG的TCK,TDO,TDI分别与ISP的SCK,MISO,MOSI复用；2，VT引脚必须接目标板电源，不然仿真器接口电路不工作；JTAG接口引脚定义如下标配的JTAG转ISP的小板引脚定义如下标准10针ISP接口定义：标准
1，JTAG和ISP引脚复用，JTAG的TCK,TDO,TDI分别与ISP的SCK,MISO,MOSI复用；
2，VT引脚必须接目标板电源，不然仿真器接口电路不工作；
本文引用地址: http://www.21ic.com/app/mcu/201808/784093.htm

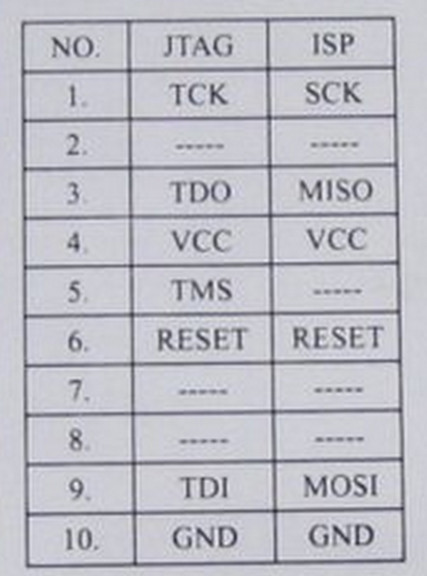

JTAG接口引脚定义如下

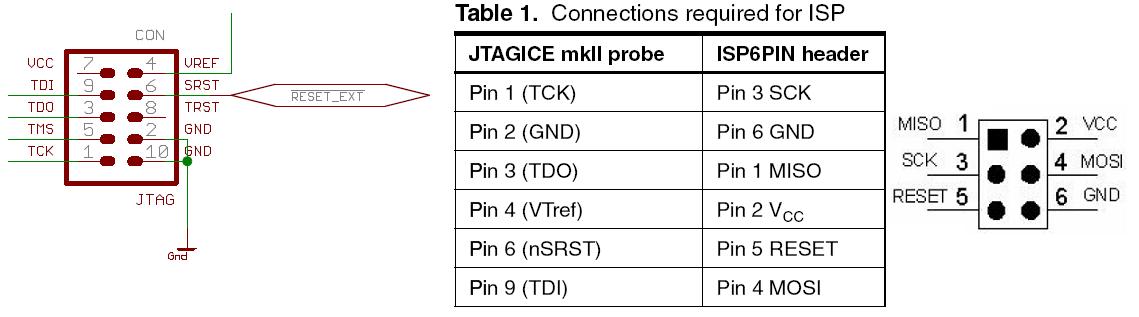

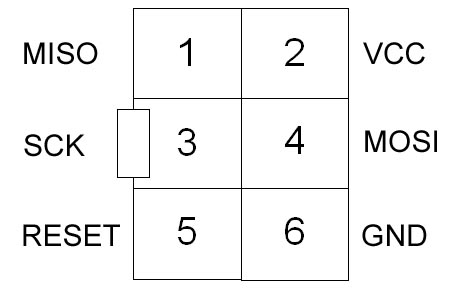

标配的JTAG转ISP的小板引脚定义如下

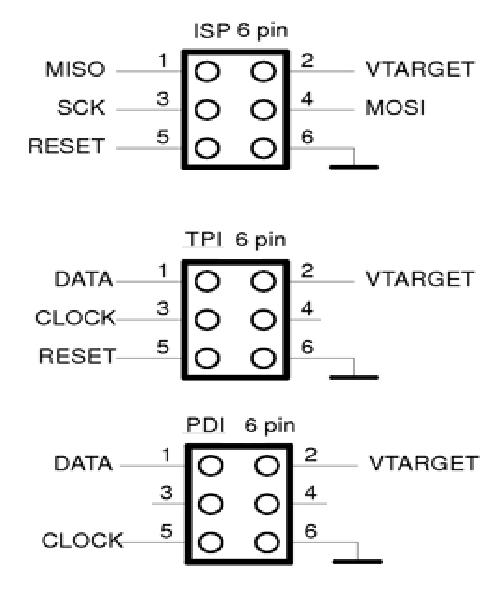

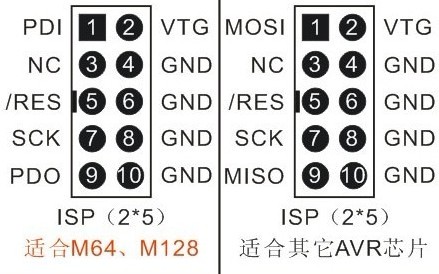

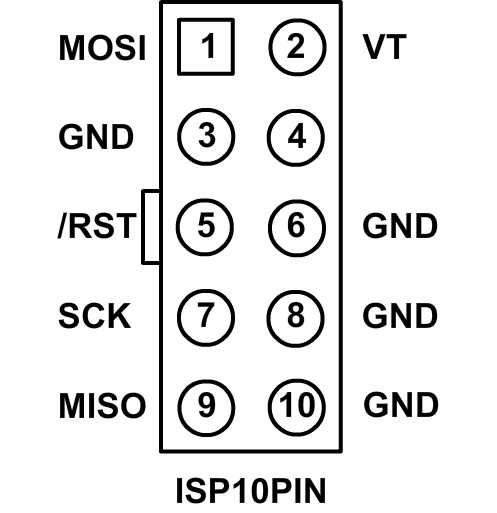

标准10针ISP接口定义：

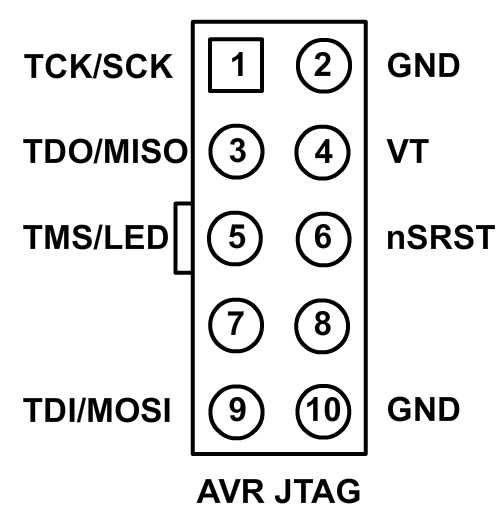

标准10针JTAG接口定义(适合普通ATmega芯片)：

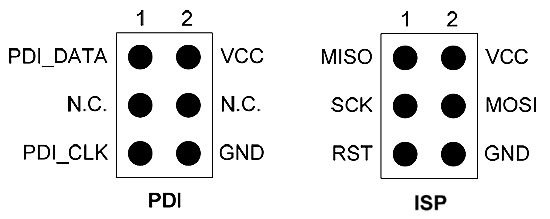

(适合ATmega1280,2560等系列增强型芯片及Xmega芯片)
