简谈stm32的地址映射 -

对于控制器而言，无论是单片机系列还是plc系列，都是控制引脚的高低电平从而对外设进行控制。通常我们采取各种语言进行编写控制语句，类比于汇编和高级语言等。在51单片机的学习初级阶段，我们都使用过汇编语言进行流水灯的编写，在汇编中印象最深的莫过于对地址的控制。这里就是要说到的地址映射。
在32开发中，我们通常使用库进行开发。说白了，32开发是从底层一层一层封装上去的。到我们开发者这里，就是使用最上层的接口进行开发。但是一层一层看下去，还是对寄存器的控制，要控制寄存器，就需要操作寄存器地址。

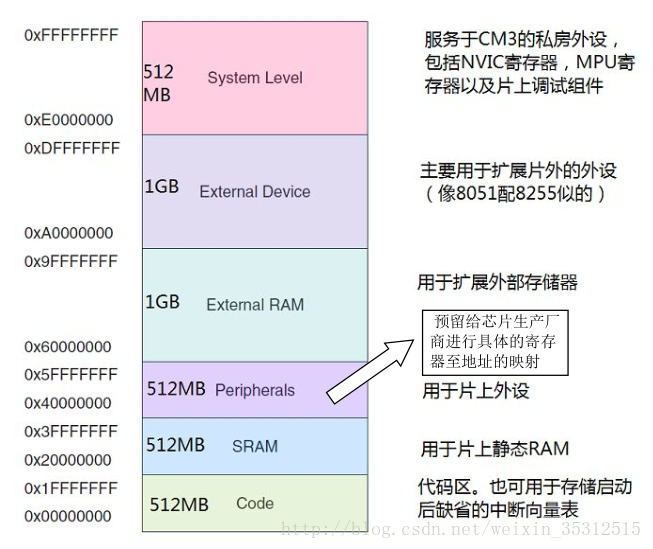

下图就是STM32的地址映射（此图百度）：

本文引用地址: http://www.21ic.com/app/mcu/201808/781606.htm

在倒数第三紫色区域是片上外设的地址区域，这里反映了片上外设的地址，我们通过操作这些地址，便能操作这些外设寄存器。
在STM32中，有三大总线，AHB总线，APB1总线以及APB2总线。不同的外设挂载在不同的总线上边。比如GPIO，串口1，ADC以及部分定时器挂载在APB2总线上（总线这里我将重新开贴介绍）。提到这里我们就该说说总线的地址么。
打开stm32f10x.h这个文件，这个文件主要包含STM32中寄存器地址和结构体类型定义，在使用到固件库的地方都要包含该头文件。这里截屏一些宏定义来说明一下地址映射与挂载总线的关系。

从图中可以看到APB2之类的字眼，这不是总线么？注意，有一个PERIPH_BASE的地址为0x40000000，这不是片上外设的首地址么。这里，这个地址称作外设基地址。同样，APB2PERIPH_BASE称作APB2总线外设基地址，毕竟都有base。

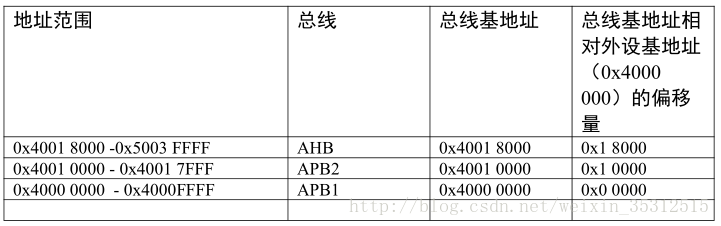

这个图片是个总线的基地址：

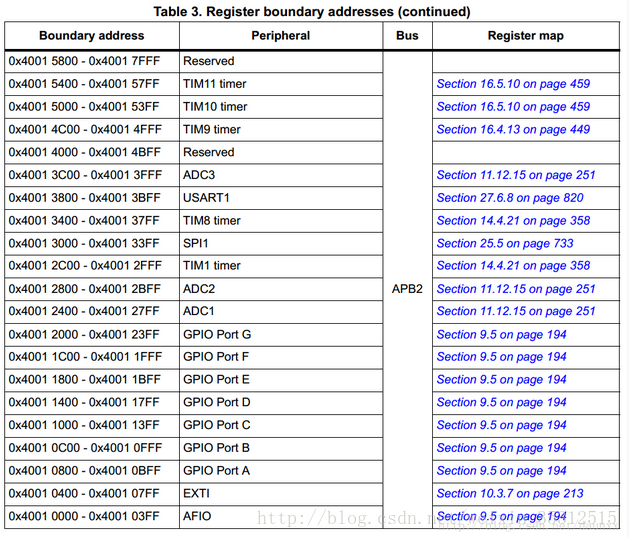

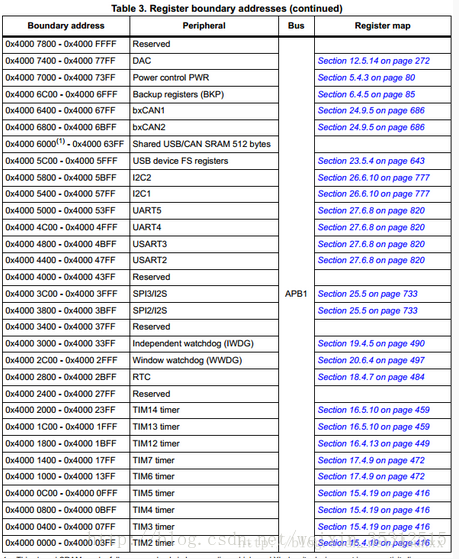

也就是说，该总线上所挂载的模块都在这个地址区间内。下面两幅图是挂载在总线上面各寄存器以及寄存器组的地址：

以上几幅图就是我目前能找到的地址映射的图片。

这篇文章是我初学的学习笔记，在此借鉴了：
《零死角玩转STM32》
《Duanxx的STM32学习：STM32的总线AMBA、AHB、APB》
