LPC2478的spi使用

本文引用地址: http://www.21ic.com/app/mcu/201808/782907.htm

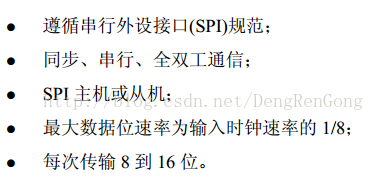

LPC2748具有一个SPI控制器,可以当做SPI主机或者从机使用,有以下特性

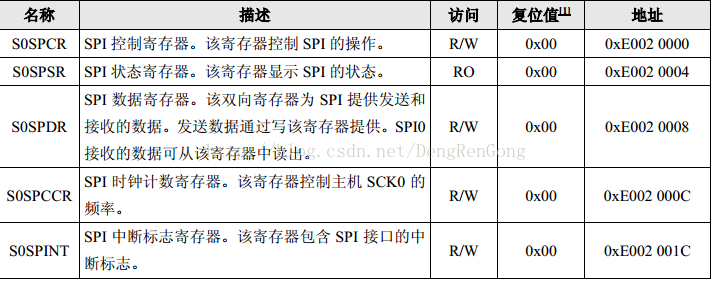

其使用起来很方便,并且支持中断,使用的寄存器如下

基本上,使用起来就是设置控制为,CPOL CPOA等等,数据长度的配置等,设置分频率,发送数据,等待状态或者中断,发送完成,就OK了

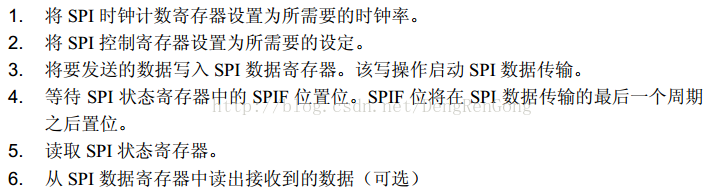

官方给出的流程如下

操作过程见以下代码

#ifndef__SPI0_H_

#define__SPO0_H_

#include"common.h"

#include"lpc24xx.h"

#include"clock.h"

typedefenumSPI0_SPEED

{

SPI_SPEED1=100000,

SPI_SPEED2=500000,

SPI_SPEED3=1000000,

SPI_SPEED4=1500000,

SPI_SPEED5=2000000,

SPI_SPEED6=3125000

}SPI0_SPEED;

typedefenumSPI_BITFRIST

{

msbFrist=0,

lsbFrist=1

}SPI_BITFRIST;

voidSpi0SelectCs(void);

voidSpi0DisSelectCs(void);

u8Spi0RwData(u8writeByte,u8*readByte);

voidSpi0SetSpeed(SPI0_SPEEDspeed);

voidSpi0Init(SPI0_SPEEDspeed,SPI_BITFRISTbitFrist);

#endif

#include"spi.h"

#defineBIT_ENABLE_POSITION2

#defineCPHA_POSITION3

#defineCPOL_POSITION4

#defineMSTR_POSITION5

#defineLSBF_POSITION6

#defineSPIE_POSITION7

#defineBITS_POSITION8

voidSpi0Init(SPI0_SPEEDspeed,SPI_BITFRISTbitFrist)

{

u32spiClock=(SystemCoreClock/4)/speed;

PCONP|=(1<<8);//打开SPI时钟

SCS|=(1<<0);//设置高速寄存器组方式访问端口

//sck

PINSEL0&=~(0x03u<<30);

PINSEL0|=(0x03u<<30);

PINMODE0&=~(0x03u<<30);

//csn普通GPIO不用硬件CSN

PINSEL1&=~(0x03<<0);

PINMODE1&=~(0x03<<0);

FIO0DIR|=(1<<16);

//miso

PINSEL0&=~(0x03<<2);

PINSEL0|=(0x03<<2);

PINMODE0&=~(0x03<<2);

//mosi

PINSEL0&=~(0x03<<4);

PINSEL0|=(0x03<<4);

PINMODE0&=~(0x03<<4);

//spi接口初始化

S0SPCR=(0<

|(0<

//八位数据,主模式关中断

S0SPCCR=spiClock;

}

voidSpi0SelectCs(void)

{

FIO0CLR|=(1<<16);

}

voidSpi0DisSelectCs(void)

{

FIO0SET|=(1<<16);

}

u8Spi0RwData(u8writeByte,u8*readByte)

{

u8retry=200;

if((S0SPSR&0x80))

{

retry=S0SPDR;

return1;

}

S0SPDR=writeByte;

retry=200;

while(!(S0SPSR&0x80))

{

retry--;

if(retry==0)return1;

}

*readByte=S0SPDR;

return0;

}

voidSpi0SetSpeed(SPI0_SPEEDspeed)

{

u32spiClock=(SystemCoreClock/4)/speed;

S0SPCCR=spiClock;

}
