S3C2440 测试程序（七） IIC实验1--读写EEPROM（不开中断） -

硬件IIC类似软件模拟IIC，硬件IIC读取ACK需要判断寄存器IICCON的bit4是否发生中断为1。

初始化：

本文引用地址: http://www.21ic.com/app/mcu/201808/784564.htm

rGPEUP = 0xc000; //SDA SCL关上拉

rGPECON = 0xa0000000; //GPE14 GPE15设为SDA SCL功能

rIICCON = (1<<7)|(0<<6)|(1<<5)|(0xf);
注： bit[7]: 1--enable ACK
bit[6]: 0--IICCLK = PCLK/16
bit[5]: 1--enable interrupt该为不管用不用到中断都必须为1
bit[4]: 1--interrupt is pending 重新给IICCON赋值清0该位
bit[3:0]:TxCLK = IICCLK/16

rIICSTAT = 1<<4; //Enable Rx/Tx

rIICADD = 0x10; //slave address

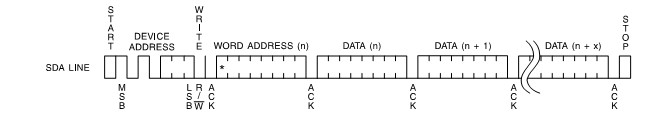

IIC写数据格式：
1、开始写（start）：rIICSTAT = 0xf0;
2、写设备地址带写命令lave_addr：7位+0(自动)返回ACK
3、写数据写入地址IIC_addr 返回ACK
4、写数据IIC_data，可连续写多个数据，每个数据结束必须返回ACK
5、结束写（stop）：rIICSTAT = 0xd0;

6、S3C2440特殊：重复步骤1、2，直到收到ACK，stop.

写数据子函数：
//slave_addr为设备地址，通常为0xa0
//IIC_addr为0xa0页下的位地址
//IIC_data为需在IIC_addr上写的数据

void Write24C08_nbyte(U32 slave_addr,U32 IIC_addr,U8 byte_Count,U8 *IIC_writedata)

{

unsigned int i,j;

rIICDS = slave_addr;

rIICSTAT = 0xf0; //开始写
注： bit[7:6]:11--master Tx mode
bit[5]: 1--start signal
bit[4]: 1--enable Rx/Tx

while(!(rIICCON & 0x10)); //等待应答信号，该位为1，收到应答

rIICDS =IIC_addr; //往移位寄存器送数据：数据地址
注：根据datasheet，只有往rIICDS里写新数据，SCL才会翻转，所以在每次
中断后都应写个数据给rIICDS。

for(i=0;i<10;i++); //短延迟,等待SCL拉高

rIICCON = 0xaf; //重新赋值，清应答中断位

while(!(rIICCON & 0x10)); //等待应答

for(j=0;j {
rIICDS = IIC_writedata[j]; //往移位寄存器送数据：待写数据 for(i=0;i<10;i++); //短延迟,等待SCL拉高
rIICCON = 0xaf; //重新赋值，清应答中断位
while(!(rIICCON & 0x10)); //等待应答
}
注：从IIC_addr开始连续写byte_Count个字节数据：IIC_writedata[0]~IIC_writedata[byte_Count].

rIICSTAT = 0xd0; //结束写

rIICCON = 0xaf; //重新赋值，清应答中断位

Delay(1); //延迟等待结束生效

//上面写一个字节处理已经完成，但是最后一个应答后rIICDS无新数据，造成 //SCL无法翻转，故下面再来个重复写设备地址操作，来等待最后一个数据发送结束

for(;;)

{

rIICDS = slave_addr;

rIICSTAT = 0xf0; //开始写

rIICCON = 0xaf;

while(!(rIICCON& 0x10)) ;

if(!(rIICSTAT & 0x01)) //bit0：ACK is received
break;
}

rIICSTAT = 0xd0; //结束写

rIICCON = 0xaf;

Delay(1);

}

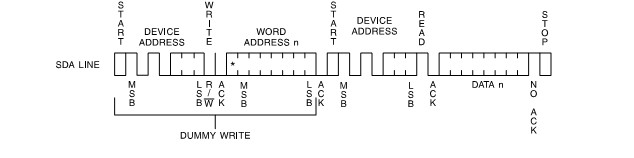

IIC接收数据格式：
1、开始写（start）：rIICSTAT = 0xf0;
2、写设备地址带写命令lave_addr：7位+0(自动)返回ACK
3、写数据写入地址IIC_addr 返回ACK
4、开始读（start）:rIICSTAT = 0xb0;
5、写设备地址带读命令slave_addr：7位+1(自动) 返回ACK
6、读取rIICDS里的数据，若不是最后一个数据，返回ACK，否则不返回ACK
7、结束读：rIICSTAT = 0x90。

读数据子函数：
//slave_addr为设备地址，通常为0xa0
//IIC_addr为0xa0页下的位地址
//databuffer[]为IIC_addr上的数据存放数据

void Read24C08_nbyte(U32 slave_addr,U32 IIC_addr,U8 byte_Count,U8 *databuffer)

{

unsigned int i;
U32 temp;

rIICDS = slave_addr;

rIICSTAT = 0xf0;

while(!(rIICCON & 0x10));

rIICDS = IIC_addr;

for(i=0;i<10;i++);

rIICCON = 0xaf;

while(!(rIICCON & 0x10));

rIICSTAT = 0xd0;

rIICCON = 0xaf;

Delay(1);

//参考写

rIICDS = slave_addr;

rIICSTAT = 0xb0; //bit[7:6]：10--master Rx mode

rIICCON = 0xaf;

while(!(rIICCON & 0x10));

temp= rIICDS;
注：个人理解为这里需要把rIICDS里的数据取走，使得SCL能正常翻转，为下面的读取数据做准备
for(j=0;j

rIICSTAT = 0x90; //停止读

rIICCON = 0xaf;

Delay(1);

}
