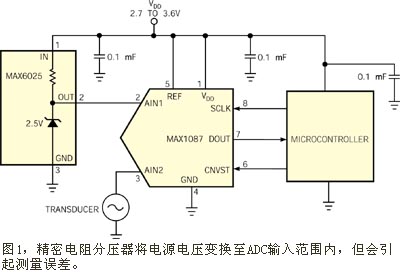

如果您用ADC来监视系统的电源电压，则您可能会遇到电源电压超过ADC基准电压的情况（图1）。但ADC输入电压不会超过其基准电压，因此您可以用一个外部电阻分压器来将电源电压变换到ADC输入范围内。但即使容差为0.1% 的电阻器，也可能会引起令人讨厌的误差。您可以通过取消电阻分压器、将ADC基准输入连接至其电源上、以及将ADC的一个输入连接至一个精密电压基准（本例中为2.5V MAX6025A）上来解决这一问题（图2）。 　　在这种配置中，ADC测量其输入与电源电压的比值。用数字基准电压作为标准，系统软件会计算基准电压与电源电压之比，并纠正其余的输入值。ADC必须能适应等于其电源电压的外部基准电压，且电源线上的任何噪声都会干扰所有通道的测量。因此，为使电噪声环境下的电源线静音，您可能需要增加一个低通滤波器来为ADC提供额外的去耦作用。
