NS汽车照明解决方案 -

本文引用地址: http://www.21ic.com/app/auto/201009/65469.htm

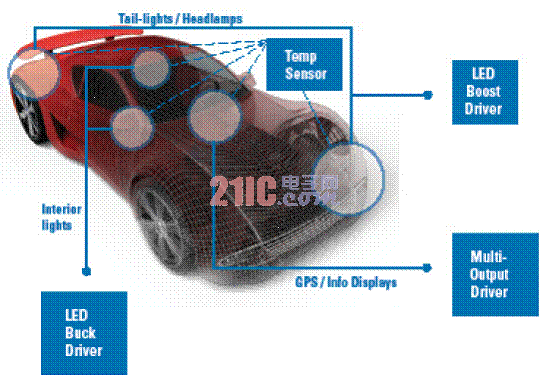

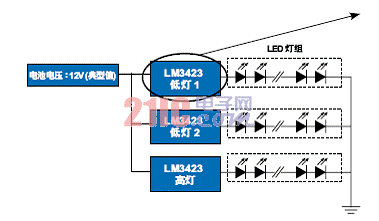

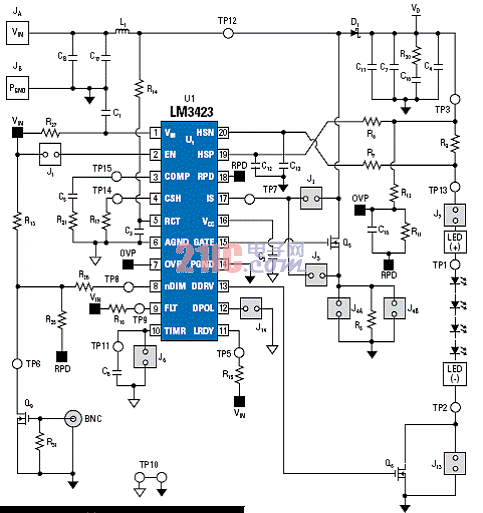

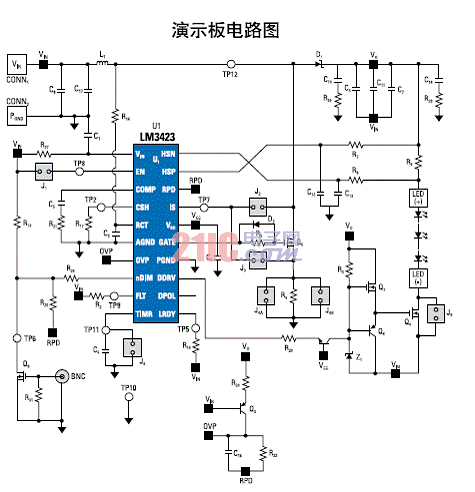

1.采用 LM3423升降压LED 驱动器的车头灯解决方案

• 这款电路利用 12V及24V 总线的电池供电驱动一组共 6 个串联一起的 3W LED，适用于汽车的车头灯。

• 由于 LED 灯组的总正向电压可能高于或低于输入电压，因此必须采用升降压 LED 驱动器。

输出电压及电流

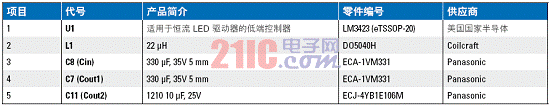

物料清单 (主要组件)

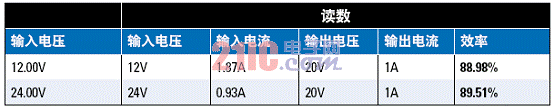

效率

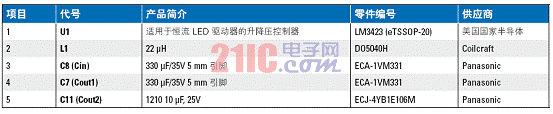

物料清单 (主要组件)

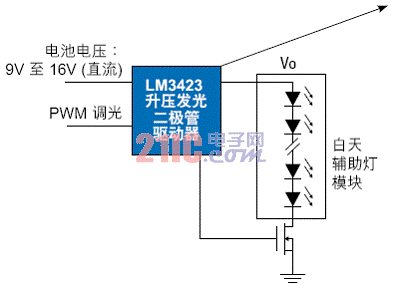

2.采用 LM3423升压LED 驱动器的白天辅助灯解决方案

• 这款电路利用电池的供电驱动一组共 12 个串联一起的1W LED，最适用于汽车的白天辅助灯(DRL)。

• 由于 LED 灯组的总正向电压高于电池输入电压，因此必须采用升压 LED 驱动器。

输出电压及电流

效率

物料清单 (主要组件)

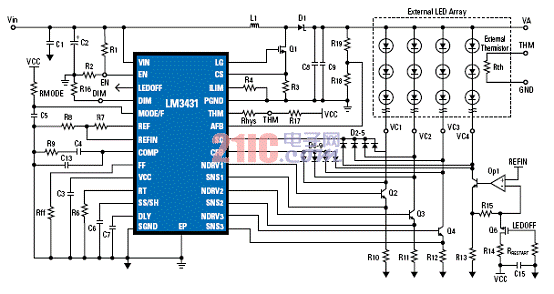

3.采用LM3431的LED背光系统解决方案

• 这款电路利用12V总线的电池供电驱动4组、每组共有8个串联一起的140 mA LED，最适用于汽车TFT显示器的LED背光灯。

输入电压：8V至18V，4组LED灯组

(每组共有 8个LED)，每组LED的驱动电流为 140 mA

适用于TFT显示器的LED背光灯

适用于仪表板的LED背光灯

输出电压及电流

效率

物料清单 (主要组件)
