用于汽车摄像机模块的电源和串行器参考设计 -

 一款看似简单的设计，其实饱含数位工程师的心血和日日夜夜，这设计需经过千锤百炼、反复测评，才能够面市上线。TI Designs 参考设计库，诚意为您打造精典!欲查找更多参考设计?登陆TI Designs 参考设计库，就有您想要的设计!

本文引用地址: http://www.21ic.com/app/auto/201506/631155.htm

TI Designs 设计库将会为您推出系列参考设计精选，包含工业、医疗、汽车电子、工厂自动化与控制、楼宇自动化、个人电子等各类应用，每周更新，千万不要错过哟!现在，咱们就先来看看“汽车电子参考设计”的第5期有什么好的推荐吧!

设计概述

PMP9351 是一种适用于汽车辅助摄像机模块的紧凑型电源和串行器解决方案，采用 OmniVision 图像传感器 OV10635。此参考板有两个 LMR22007($1.0012) 同步降压稳压器，提供两个 3.3V 输出和一个 1.5V 输出来为绕过板载 LDO 的 OV10635 评估板供电。此设计占据 20x20mm 有效 PCB 电路板面积。系统输入电压为来自 ECU 的 9V 额定电压，其输入范围是 5.5V 至 20V。此参考板包括 DS90UB913Q($5.2200) 串行器并支持同轴电缆供电配置，允许通过一根同轴电缆传输输入电源和 FPD-Link III 信号。

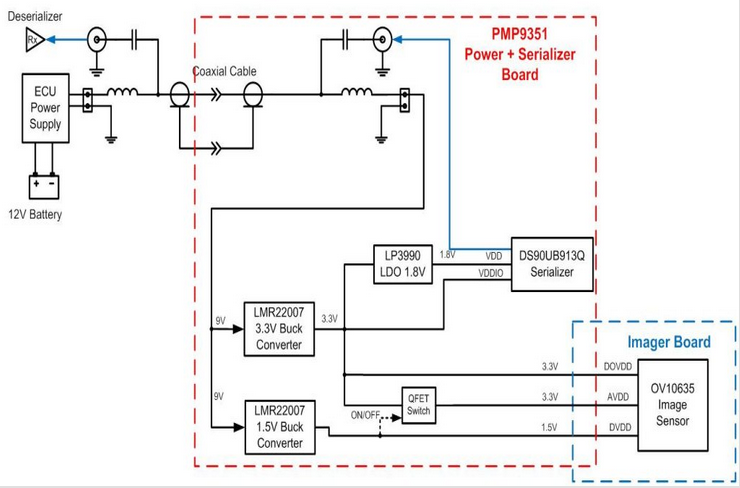

设计系统框图(点击此处下载完整框图)

设计特性：

· 专为汽车摄像机中的 OmniVision OV10635 图像传感器设计的电源和串行器解决方案

· 紧凑型解决方案尺寸，电路板面积为 20x20mm

· 3.3V 和 1.5V 输出，包含输出滤波器以涵盖 I/O、内核、模拟电压轨并确保高图像质量

· 5.5V 至 20V 工作输入电压范围，来自 ECU 的 9V 额定输入

· 同轴电缆供电配置，通过一根同轴电缆传输输入电源和 FPD-Link III 信号

· 通过兼容的接口，只需稍微修改电路板就可以连接到 OV10635 EVM

设计文档(点击此处下载完整设计资源)

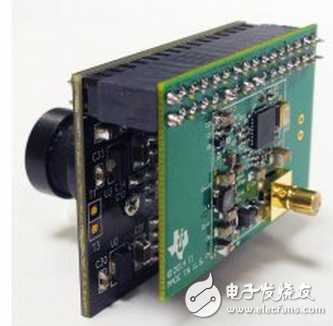

设计演示：
