1、概述
本文引用地址: http://www.21ic.com/app/auto/201506/631104.htm
汽车仪表主要包括，有车速里程表、转速表、机油压力表、水温表、燃油表、充电表，报警装置，支持LCD和TFT 屏显示等。
2、特点/优势
主控MCU集成度高，方便设计及节约BOM成本;
高性能图像处理，支持TFT屏显示。
3、目标应用
汽车仪表
摩托车仪表

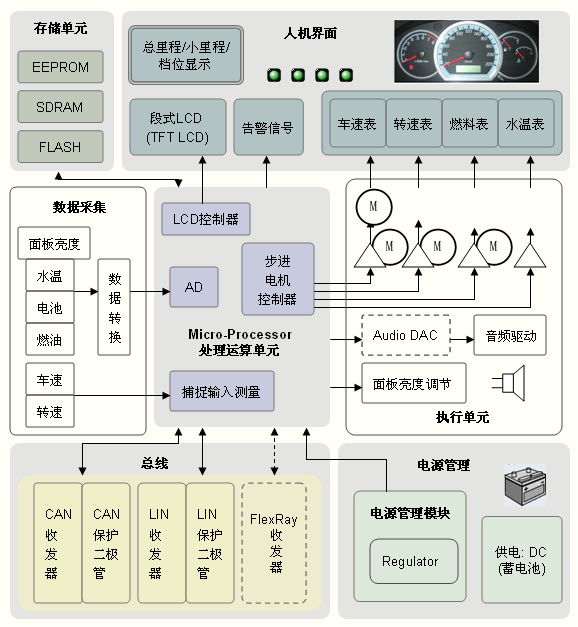

4、框图
5、推荐产品
[tr][/tr]
| 功能模块 |
品牌 |
产品类别 |
功能及特点 |
| 处理运算单元 |
Renesas |
8位，
16位，
32位
|
步近电机控制，LCD控制 |
| 步进电机控制，2D图形引擎，VRAM，Video输入/输出，FlexRay |
| 大容量SRAM，2D图形加速，支持OpenVG1.1、NTSC输入，JPEG单元， |
| 步进电机控制，LCD控制 |
| 3D图形引擎，video输入输出，FlexRay,以太网 |
| 3D图形引擎，RGB/LVDS/NTSC输入，MMC接口 |
| Reset芯片 |
3V、5V复位 |
| 人机界面HMI |
Renesas |
8位， |
16位定时器，8位多功能定时器，UART/时钟同步串行接口，内置触摸检测电路. |
| Silicon Labs |
8位 |
单芯片，自电容触摸按键，集成度高，抗干扰能力强，使用简单 |
| 距离传感器 |
高灵敏度，性能稳定，带红外光和环境光检测 |
| 电源管理 |
Micrel |
LDO |
宽范围电压输入（2.25-26v DC）、最佳的瞬态响应。 |
| Renesas |
ESD抑制 |
200mW/1W |
| Littelfuse |
ESD抑制 |
提供过压，过流保护，规格齐全、性能可靠 |
| 总线 |
Avago |
光耦 |
多通道、高速（10M）、低功耗 |
| Silicon Labs |
RF数字隔离器，电容隔离 |
多通道、地功耗、高速率（150MBPS最大速率），最大5KVrms额定隔离。 |
| Renesas |
ESD抑制 |
双向CAN总线ESD保护 |
| 存储单元 |
Renesas |
SRAM |
系列全（256K-64M）、宽温度范围、低功耗 |
| EEPROM |
I2C接口、宽范围电压（1.8v-5.5v） |
