Intersil推出ISL333X系列双协议收发器 - 接口 -

来源：网络用户发布，如有版权联系网管删除　2018-10-03　

Intersil公司今天宣布推出ISL333X系列双协议收发器。该系列收发器的突出特点是使用非常灵活，并集成了5种不同器件的功能，从而达到减少外围器件数量，消除复用网络的目的。

Intersil 今天推出的这些器件可做为单通道或双通道收发器来使用，能够在RS-232和RS-485/RS-422协议之间灵活切换。这种适应性使ISL333X系列可替代两个RS-232，2个RS-485/RS-422和1个复用网络。

此外，这也是业界首次在小巧的6mm x 6mm QFN封装内，同时兼顾实现了最佳水准的灵活性和15kV HBM ESD保护。整个ISL333X系列产品均提供这种高水平的ESD保护，包括ISL3332和ISL3333这两个双端口IC，以及单端口的ISL3330和ISL3331。

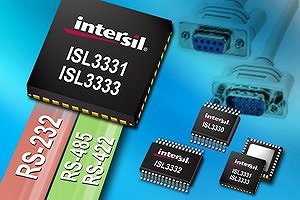

ISL3331和ISL3333采用了超小尺寸的40-pin QFN封装，所有版本的IC均工作在3.3V电压下，提供20Mbps的数据速率和直通的引脚输出，以简化电路板的设计。

ISL3331和ISL3333还提供额外的功能，包括更低的速度和边沿速率选项；适用于对EMI(电磁干扰)敏感的设计；实现更长的总线等等。这些器件还具有逻辑电压（VL）脚，可用来设定逻辑输出的 VOH 值和逻辑输入切换点，以便混合电压系统中的其他电源电压相兼容。

当设备的任何一个端口工作在RS-232模式下时，板上的充电泵会产生标准的±5V输出电平。每个收发器均符合RS-232标准，Rx输出可处理最高±25V的电压，Tx输出可处理±8V的电压。在RS-485模式下，每个收发器支持RS-485和RS-422差分通信标准。RS-485接收器提供了全故障保护特性，即便在输入为开路或短路的情况下，输出仍保持高电平。RS-485收发器支持3种数据速率，其中两种速率的压摆率是限定的。当双端口IC的两个端口都处于RS-485模式下时，充电泵会被禁用，以降低功耗、减少噪声并消除泵电容。
