成就优秀汽车遥控门禁（RKE）系统设计的无线收发芯片 -

RKE(Remote Keyless Entry)是遥控门禁系统/遥控车门开关的简称。RKE系统允许用户使用钥匙扣上的发射机来锁定汽车门或者开锁，该发射机传输数据到汽车内，用户按下钥匙扣上的按钮开关可触发系统工作。除了具有开启汽车制动装置的技术RKE还具有防盗作用。

本文引用地址: http://www.21ic.com/app/auto/201611/692831.htm

RKE系统组成

由一个安装在汽车上的接收控制器和一个由用户携带的发射器，即无线遥控车门钥匙组成。

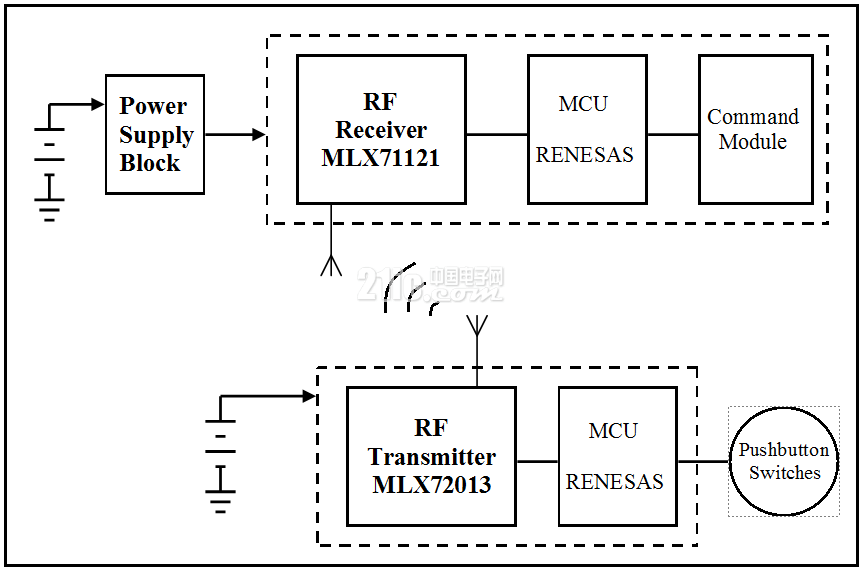

图1：RKE系统的组成

RKE的工作原理

RKE系统允许用户使用钥匙扣上的发射机来锁定汽车门或者开锁，该发射机传输数据到汽车内，用户按下钥匙扣上的按钮开关可触发系统工作。这样将唤醒RKE钥匙扣内部的CPU，CPU则发送数据流到射频(RF)发射机。数据流通常是64到128位长，包括一个前置位、一个命令码和一个滚动码。数据流通常以2kHz到20kHz的速率发送。调制方式为幅度键控(ASK)，主要目的是为延长钥匙扣的电池寿命。

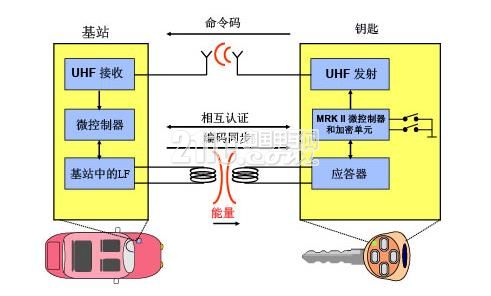

图2：RKE钥匙与基站的结构

尤适于RKE系统的收发器

Melexis 的低功耗425MHz至445MHz发送器MLX72013尤适于RKE系统，该器件采用8引脚SCIC-8封装。其1.9V 至5.5V的供电范围使器件可以采用单节锂离子电池供电，待机模式下仅消耗5nA电源电流。

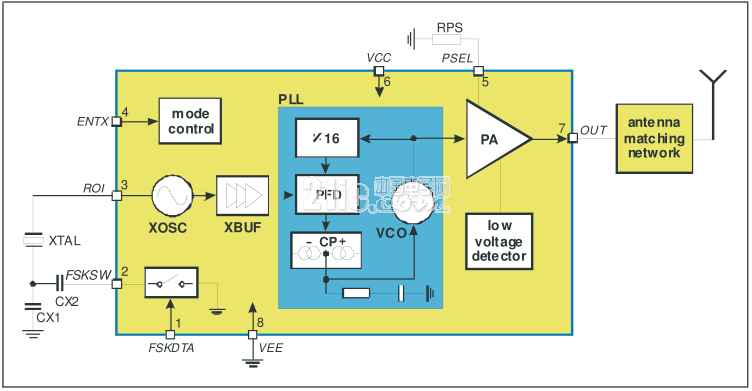

图3：RF发射器MLX72013的结构框图

在传输曼彻斯特编码数据时，MLX72103支持高达40kbps的数据传输速率，消耗2.9mA和5.5mA电源电流，同时可向50Ω负载提供-10dBm至+10dBm的输出功率。基于晶体的锁相环产生精确的载波频率，允许接收器使用较窄的IF带宽，从而提高传输距离。

对于RKE的接收器，MELEXIS同时提供315MHz至915MHz的超外差ASK接收器MLX71121。MLX71121是一款基于二次变频超外差架构的高集成单通道/双频段RF接收机。可以配合MLX72103使用。

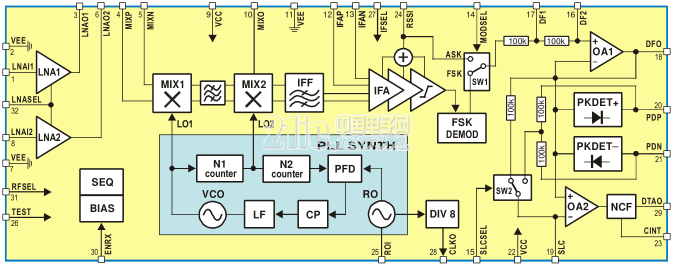

图4：RF接收机MLX71121结构框图
