温室自动浇水装置电路图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

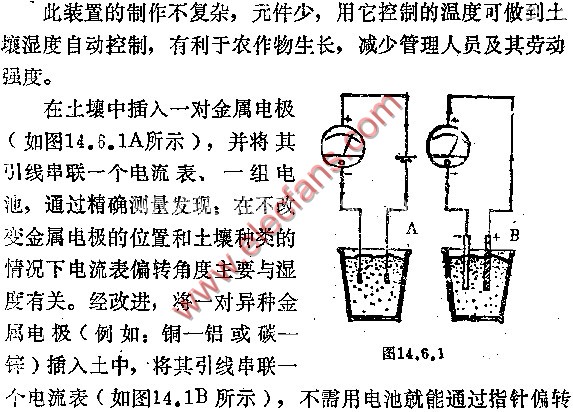

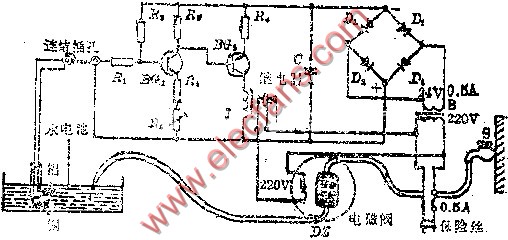

图14.6.3是自动浇水装置的控制部分线路图。它是由PNP和NPN晶体管组成的二极直耦式放大电路来驱动继电器工作，从而控制电磁阀使水管进行自动浇水。R2（330K）和R3（4.7K）为BG1、BG2的基极偏置电阻，改变R6（1K）可对浇水偏置进行定量调整。D1~D4：2CP。R1：1K，R4：100欧，R6：0.2欧。C：100UF/50V。BG1：3CG14，BG2：3DG12。
