洗衣机洗涤程序控制器 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

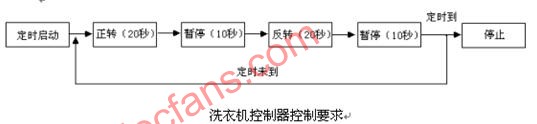

设计一个洗衣机洗涤程序控制器，控制洗衣机的电机作如下规律运转：

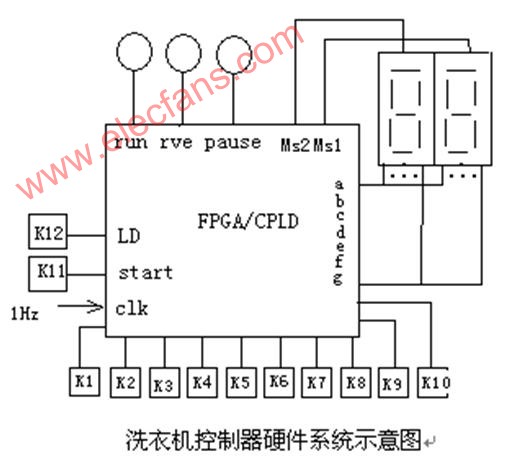

用两位数码管预置洗涤时间（分钟数），洗涤过程在送入预置时间后开始运转，洗涤中按倒计时方式对洗涤过程作计时显示，用LED表示电机的正、反转，如果定时时间到，则停机并发出音响信号。

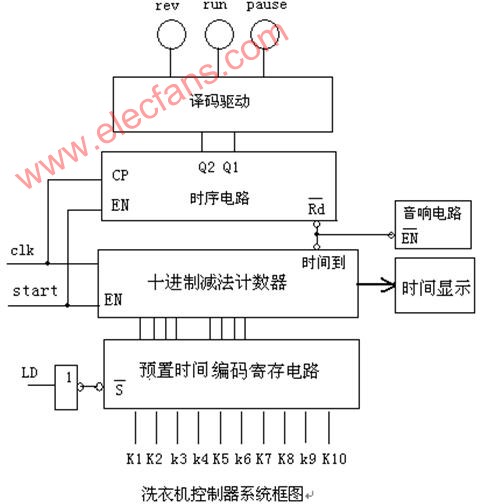

设计提示
洗涤预置时间编码模块
减法计数显示
时序电路
译码驱动模块
