三阶RC有源低通滤波器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

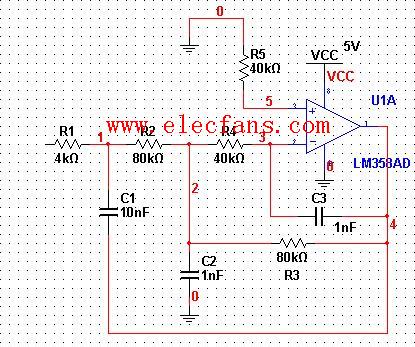

三阶RC有源低通滤波器电路图

计算公式为截止频率F=1/（WR1C1），R1=R4=2R2=2R3，C1=10C .
