ALU左移输出原理图

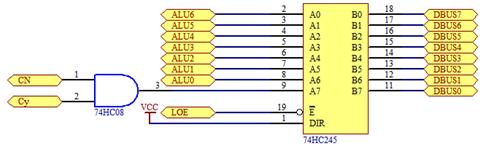

左移门将运算器的结果左移一位送总线。当X2X1X0=110时运算器结果通过左通门送到数据总线。具体连线是：
    ALU6 DBUS7
    ALU5 DBUS6
ALU4 DBUS5
    ALU3 DBUS4
    ALU2 DBUS3
    ALU1 DBUS2
ALU0 DBUS1
当不带进位移位时(CN=0)：
  0    DBUS0
当带进位移位时(CN=1)：
    Cy   DBUS0
