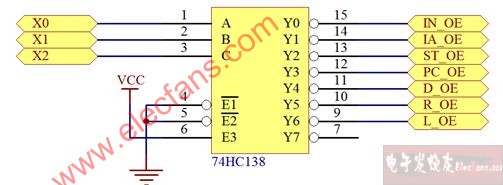

某一时刻哪一个寄存器向数据总线输出数据,是由信号X0、X1、X2决定的,图2-14为数据输出选择器原理图。

数据输出选择器原理图

表2-8给出了数据输出选择器的使用方法。

      表2-8 数据输出选择器使用法
X2 X1 X0 输出寄存器
0  0  0 IN_OE     外部输入门
0  0  1 IA_OE     中断向量
0  1  0 ST_OE     堆栈寄存器
0  1  1 PC_OE     PC寄存器
1  0  0 D_OE      直通门
1  0  1 R_OE      右移门
1  1  0 L_OE      左移门
1  1  1 没有输出
