包络检波器应用电路 - 数模混合 -

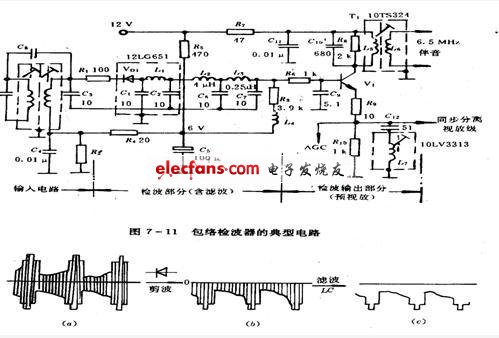

由检波二极管 VD1，低通滤波电路L1、L2、 L3、 C1、 C2 、C6、， C7 ，视频信号高端补偿电路L4、R4， 输入电阻R1等组成。同时输入到检波电路的是载频为38MHZ的图像中频调幅波信号和比它低20~30dB的31.5MHz伴音调频信号。利用二极管的非线性特性，将输入检波电路的、受全电视信号调制的（38MHZ）调幅波剪除一半，如图7-12（a）、（b）所示。同时，利用二极管的非线性特性，图像载频fp1 和伴音载频fs1差拍出38MHz –31.5MHZ =6.5MHz差频信号，因此在检波电路输出中还有幅度很小的6.5MHz伴音信号，被叠加在图（b）的全电视信号上。

R1为检波电路输入电阻，它一方面用来抑制检波电路通过输入端向外辐射中频及高频谐波（在输出端已有低通滤波器抑制），另一方面能够增加图像检波器输入阻抗，防止降低中放末级双调谐回路的Q，影响中放选择性。电阻R4（20Ω）与R5、R2是二极管VD1正向直流偏置电路，以防止当输入信号比较弱时，检波管工作点进入特性曲线底步弯曲部分而引起非线性失真。

                                                 图7-12  检波电路的工作过程
