T形R-2R电阻网络D/A转换电路

⑴电路结构

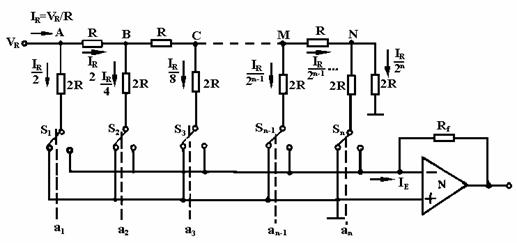

图 T形R-2R电阻网络D/A转换电路

①电阻网；

②模拟开关；

③读出电路；

④基准源 V R 。

⑵ I/O 传输关系

即求解解码网输出模拟量与输入数字量间关系。

①各位电流分析

因各位模拟开关均为恒流开关，当解码网输出双电流模拟量的右边接成负反馈状态的读出电路后，不管开关打在左边或右边，所有 2R 电阻的下端均接地（或虚地）。所以，可以根据代码画出等效电路图。

②公式推导：

方法：用叠加原理求解。

、 与数字量的关系如下：

（注： 指当 时， ； 时， ）

③读出电路（思考：为什么用此电路？）：

式中： ——反馈电阻； R ——解码网电阻；
