由ISO212P组成的光电二极管隔离放大电路图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28
IS0212P是低成本小型化变压器耦合的隔离放大电路，其片内采用两个高效率小型环形变压器，在信号和电源两通路之间提供可靠的隔离。

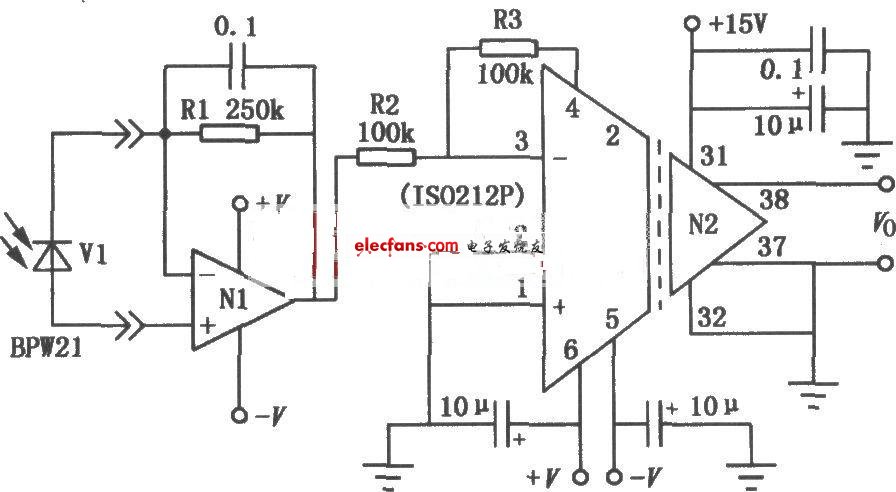

如图是IS0212P在光电检测中的典型应用，光电二极管BPW21并在OPAl28(N1)的两个输入端，组成I／U电阻增益，选用了放大的反馈电阻。这里采用高阻抗、低偏流运放是为了减小运放偏流对光电检测精度的影响。OPA128由隔离放大器ISO212P内部的±V隔离电源供电。1／U变换后的电压信号通过l00kΩ电阻送入IS0212P的输入放大器反相端，因反馈电阻R3也是100kΩ，故其增益为-l。
光电二极管隔离放大电路是利用光电二极管在信号和电源两通路之间提供可靠的隔离。此电路能在光电检测中实现隔离放大的功能！
