多敏固态控制器光电输入的电路应用原理

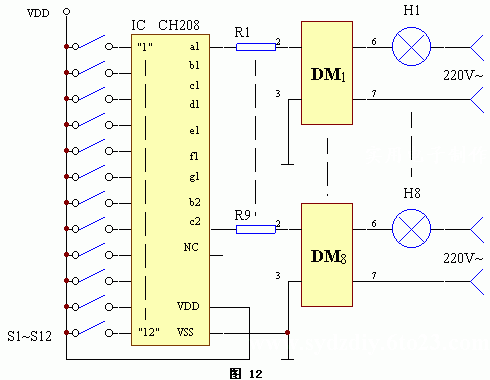

　　该装置作光电输入的应用电路工作原理如下图所示。这是一只巨型数字显示屏。IC CH208是一块数字译码驱动集成电路。按下联接在CH208输入端“1”－“12”的按键，就可以显示相应的数字。一块CH208可以显示1－12的数字，如果用三块CH208集成块联合起来应用，就可以显示百位数了。具体应用时，可以不用b2、c2笔段，作“0”显示时，就按动S10键，便可显示“0”，同是示必设置K11、K12两个键。每位数共需10只这种固态控制器DM，每笔段可由上千瓦的灯泡群组成。

　　以上介绍的仅是多敏固态控制器的一般应用原理，各位可以根据其基本原理参考本文所述例子自行开发出更多应用电路来，以发挥它在自动控制各领域的作用。
