1m激光测长机条纹计数器的前量放大电路图及原理 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

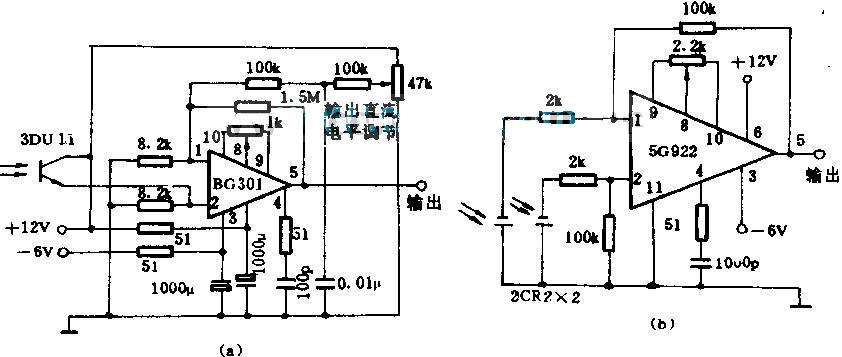

图（a）所示电路的放大倍数为200，带宽为0-100KHz，用于1m激光测长机的干涉条纹计数的前置放大。
图（b）所示电路的放大倍数为50，带宽为0-200KHz，两个光电池输出信号的相位差为180度，由5G922放大。本电路用于光栅莫尔条纹细分电路的前置放大。
