双音门铃电路图

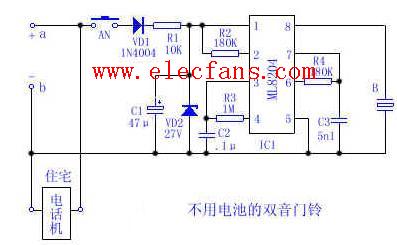

利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮，在电话机候机时，按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。
