手工焊接贴片元件的时候，比较麻烦的就是如何安放那小小的贴片电阻了。

这种时候传统的镊子不够用，一把真空吸笔能大大提高工作效率。

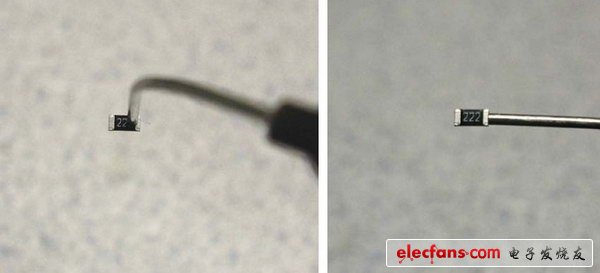

今天就让我们一起来做一把廉价的真空吸笔，就像下面这个：

材料和元件

小鱼缸泵一个（注意买个安静点的）
一次性注射器一个（小小的就行，不要太大）
塑胶软管一根（细细的就好，关键要软才好用）
硅胶管一小截（理想的尺寸：外径略大于注射器管体内径，内径略小于塑胶软管外径）

工具

电钻一把
制作过程很简单：

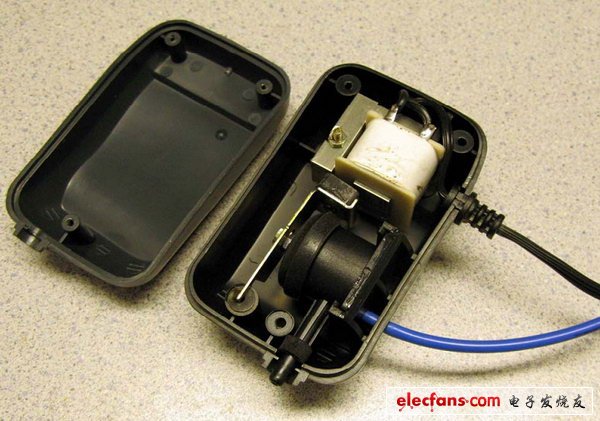

我们要利用的是鱼缸泵的进气端的吸力，所以将软管的一端固定在鱼缸泵的进气口上，必要的时候用一点胶水

软管的另一头套上一截硅胶管，然后固定在注射器的管体上，同样要密封好。

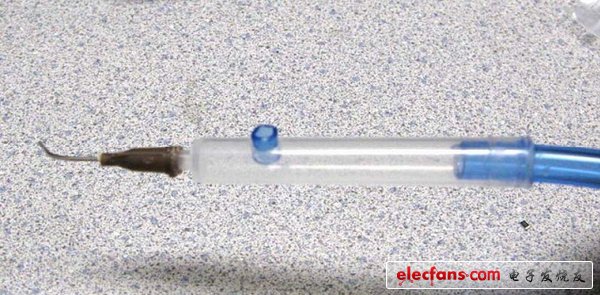

再用电钻在注射器管体上开一个小洞，装入一截硅胶管，边缘注意密封。

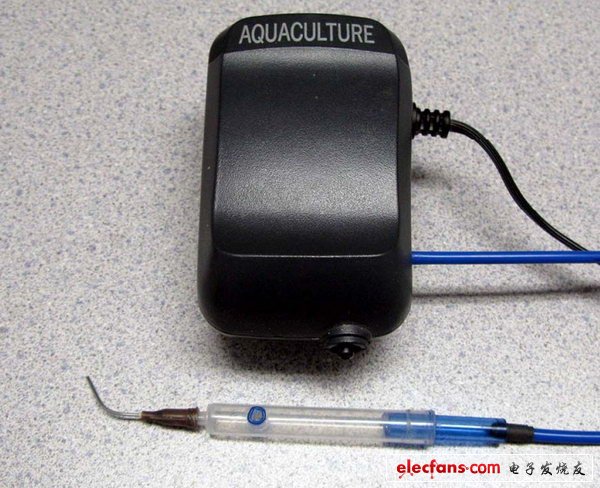

最后将注射器的针头适当的弯曲，一台真空镊子就做好了，十几元就能搞定。

使用的方法也能简单：

开启电泵，对准贴片元件，用手指堵住侧面的硅胶管，小贴片就被吸起来了。

挪到适当的地方以后，释放手指，小贴片也就被放下了。

效果还不错，如果经常焊接贴片元件的话，你值得拥有。
