高保真双声道功放ＨＳＨ８９２７ - 数模混合 -

ＨＳＨ８９２７是ＰＨＩＬＩＰＳ公司新出的双声道音响电路，其内部设有输入静噪功能，开／关机无电流冲击声，并具有过载短路保护，适于家庭影院Ｈｉ－Ｆｉ放大器的配套。

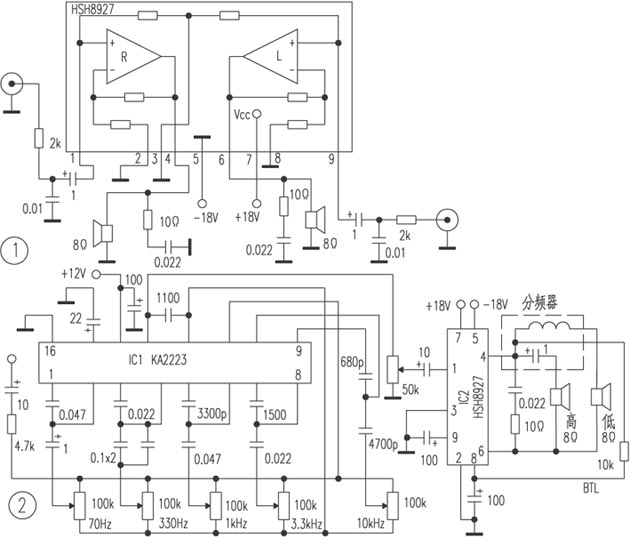

    该ＩＣ是单列９脚封装，其主要电参数：工作电压典型为±１６Ｖ，极限为±２０Ｖ，输出功率在ＶＣＣ＝±１８Ｖ时，在４Ω负载上每声道为３０Ｗ，ＢＴＬ接法可达８０Ｗ；总失真度为０．１５％；立体声道分离度为６５ｄＢ；静态电流为７０ｍＡ；闭环电压增益３１ｄＢ。引脚功能：①Ｒ声道同相输入端；②Ｒ反相输入端；③内部中点电位；④Ｒ声道输出；⑤电源负极；⑥Ｌ声道输出；⑦电源正极；⑧Ｌ反相输入端；⑨Ｌ同相输入端。图１是ＨＳＨ８９２７双声道简易功放电路，采用双电源供电，适合驳接台式收录机，若接ＶＣＤ音频信号，必须加设前置驱动放大电路。如果需要更大的输出功率，可选用图２的ＢＴＬ电路，输出功率可达８０Ｗ。ＩＣ１是一个集成化５频点均衡器，调节各电位器可在７０Ｈｚ、３３０Ｈｚ、１ｋＨｚ、３．３ｋＨｚ、１０ｋＨｚ的频段进行音频的提升或衰减。
    注意事项：１．通电之前必须给ＩＣ装上散热片；２．金属散热片千万不要碰触电源线的正极或负极，否则触之即毁器件；３．要有足够的输出功率，电源变压器功率要大于功放的输出功率，并采用桥式整流滤波。




　
