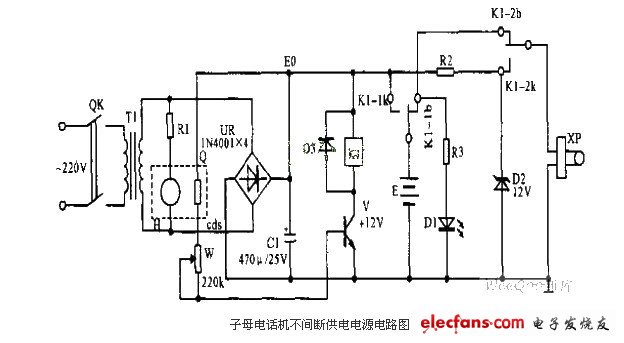

以下是子母电话机不间断供电电源电路图的介绍与说明：
子母电话机不间断供电电源电路图，原理是：当市电停电或发生意外断电时，光源H立刻熄灭，光敏电阻CDS无光照，其阻值迅速上升，使流入V基极的电流随之减少，LC亦应下降。此时的LC小于K1的最小吸合电流，于是K1释放，继电器K1的各触点重新恢复到如图所示的位置。电瓶E经K1-1B,K1-2B继续向电话母机供电，使话机不致于因市电中断而停止工作；同时E还将经过K1-1B，R3将发光二极管D1点亮，作电瓶供电指示。当市电恢复时，又自动转入由市电供电。
