使用一次侧回授的4.2W GU10 LED照明驱动器 - 数模混合 -
3.4.3 使用补偿电路的线压调节曲线

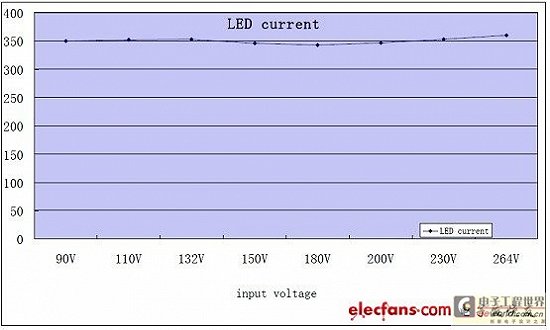

图 18 使用补偿电路的 LED 电流线压调节
3.4.4 启动输出波形

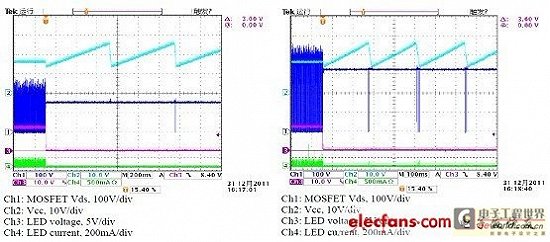

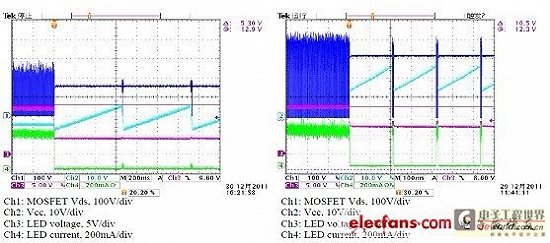

图 19 110VAC 启动测试 图 20 230VAC 启动测试
3.4.5 输出纹波电压与电流

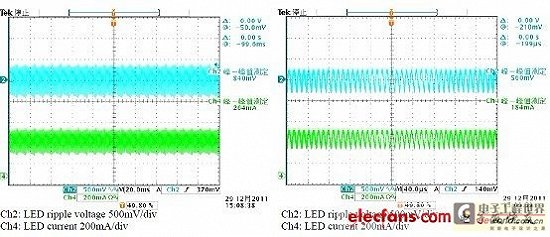

图 21 110VAC 输出纹波测试 图 22 230VAC 输出纹波测试
3.4.6 输出过压与开路 LED 保护

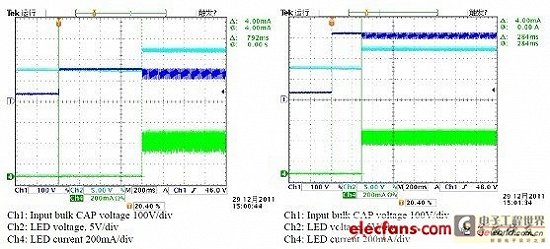

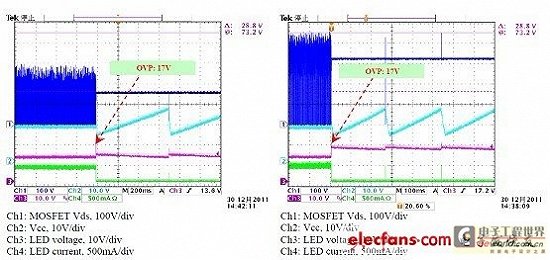

图 23 110VAC的OVP测试 图 24 230VAC 的 OVP 测试
3.4.7 2-LED 保护
图 25 110VAC的短路2 LED测试 图 26 230VAC的短路2 LED测试
3.4.8 输出短路保护
图 27 110VAC的输出短路测试 图 28 230VAC的输出短路测试
3.5 传导电磁干扰（ EMI）
3.5.1 使用 Y 电容时 4LED GU10 负载的 EMI

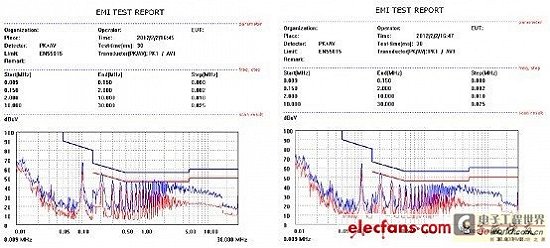

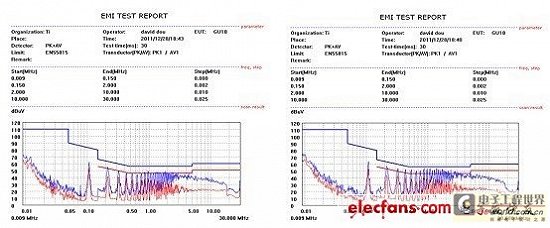

图 29 带电 230VAC 的传导 EMI 图 30 不带电 230VAC 的传导 EMI
3.5.2 使用 Y 电容时 3-LED GU10 负载的 EMI
图 31 带电230VAC的传导 EMI 图 32 不带电 230VAC 的传导 EMI
3.5.3 不使用 Y 电容时 3-LED GU10 负载的 EMI

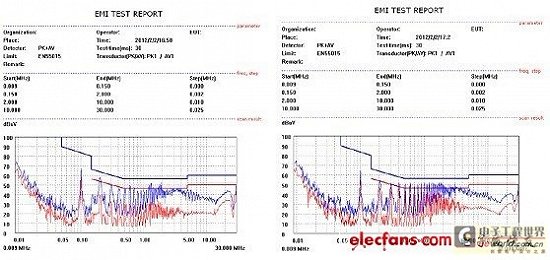

图 33 带电 230VAC 的传导 EMI 图 34 不带电 230VAC的传导 EMI
3.6 材料清单

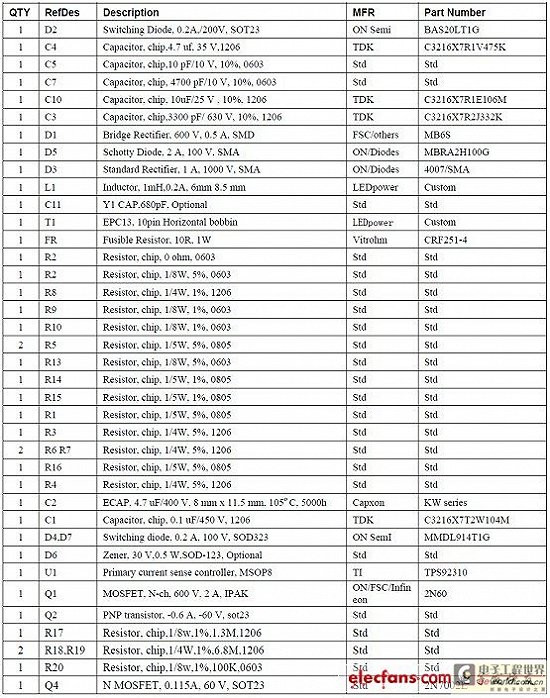

表 2 PMP4325 材料清单
3.7 变压器规范
本小节将说明变压器的磁芯和绕线筒规范、电路图、电气规范和构造结构图。
磁芯：EPC13
磁芯材料：PC40，或者其他类似材料
绕线筒：10引脚水平绕线筒，具体尺寸如下：

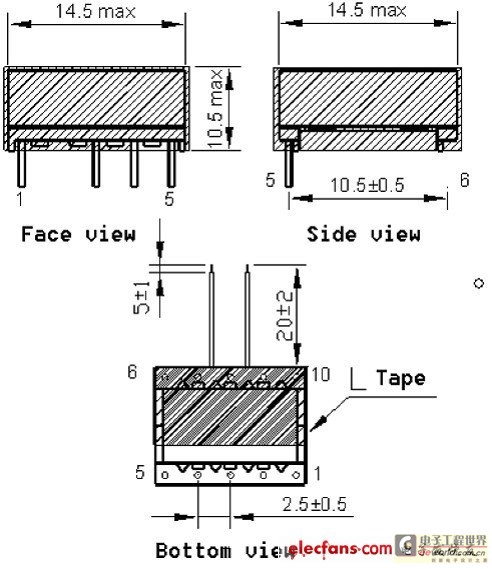

图 35 10 引脚水平绕线筒

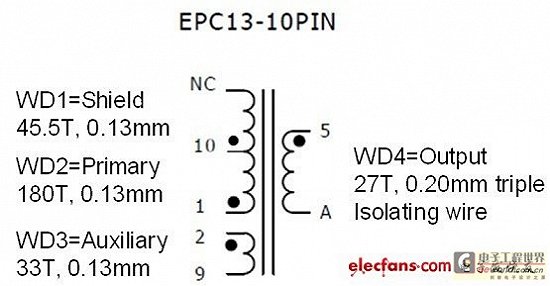

图 36 变压器电路图
表 3 变压器电气规范

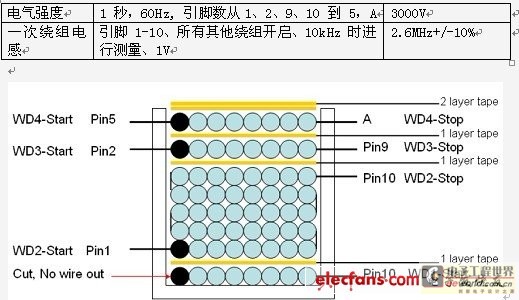

图 37 变压器构造结构图
