CAN 以太网接口电路设计图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28
DP83848I 是工业级10/100Mb/s 单端低功耗以太网收发器。25MHz 时钟输出，智能降功
耗模式。可提供稳定可靠的优质网络服务，为工厂及其他恶劣的操作环境加设可支持实时传
输的以太网。芯片DP83848I 支持三种MAC 接口方式：（1）MII；（2）RMII (Reduced MII)；
(3)10Mb 串行网络接口（Serial Network Interface，SNI）。选用RMII 接口方式，通过设置pin39
高电平，pin6 低电平。引脚Pin27 置高，其使得DP83848I 以100Mbps 的速率工作。选用
16ST8515，其为网络隔离变压器,其主要是起阻抗匹配作用。数据传送频率为50MHz，连接

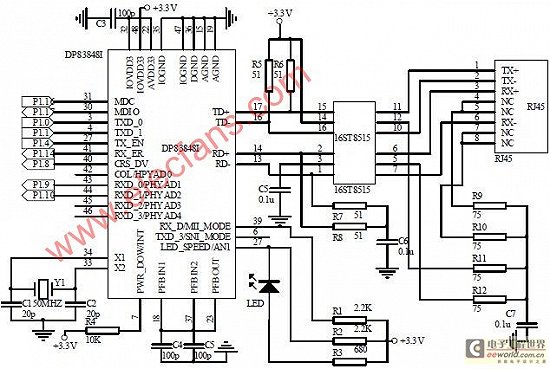

50MHz 的晶体振荡器到pin34 X1 脚[3]。CAN 以太网接口电路图如图3 所示。
