二、LM3886后级

　　电路采用吴刚的动态反馈电路，之前和NS公司标准电路对比，发现自己比较喜欢前者，所以采用，同样是自己制作PCB，下面按图叙说制作过程

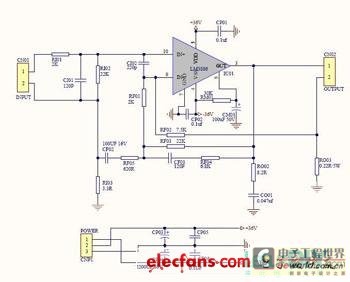

　　1。绘制原理图(本人使用AD6-Altium Designer6，即Protel DXP的更新版本)

　　

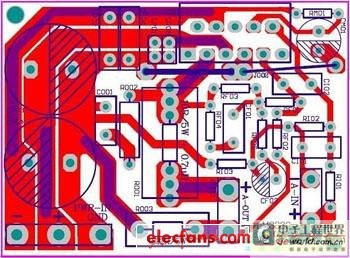

　　2.PCB LAYOUT，采用单声道设计，这样制作方便灵活

　　

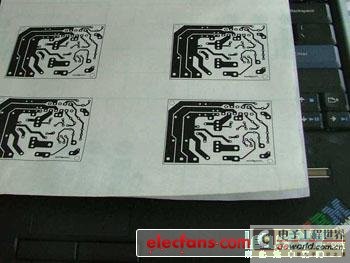

　　3。将PCB图纸打印在热转印纸上(本人使用普通的不干胶纸衬底)

　　

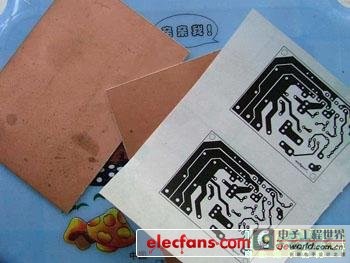

　　4。准备好覆铜板

　　



　　

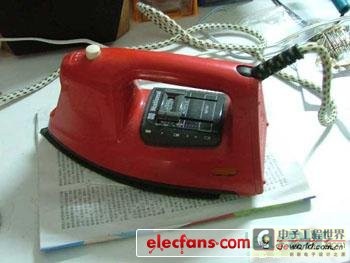

　　5.开始热转印，因为板子比较小，使用电熨斗来完成，好用，

　　



　　6.五六分钟后，转印完成，把它放到一边凉快去，。。

　　

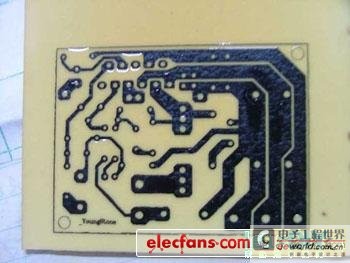

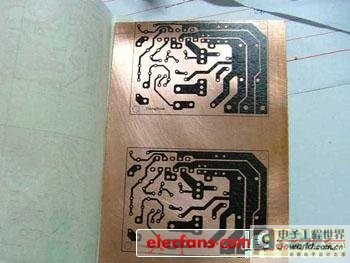

　　7. 冷却后，小心除去转印纸，效果还算满意

　　

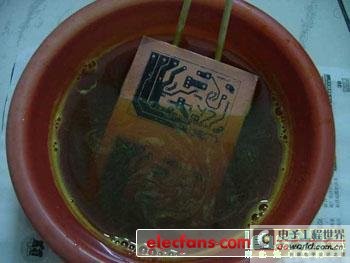

　　8.腐蚀，使用fecl3溶液，注意保护环境

　　

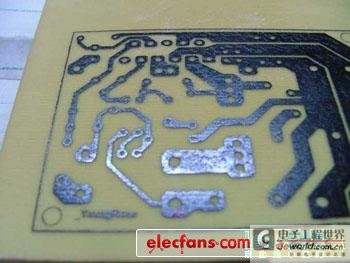

　　9.几分钟后，腐蚀完成(具体需要的时间和FECL3溶液的浓度，温度，PCB大小，覆铜的质量都有关系，只要看到不需要铜的地方都没有了，那就OK，)打捞起来，清洗干净

　　



　　

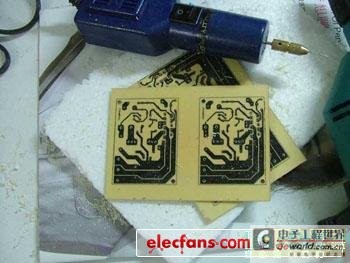

　　10.钻孔，没有台钻，使用小电钻+手电钻。。

　　



　　
