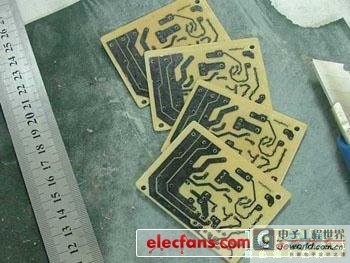

11.钻孔完成后，将PCB裁切成需要的大小，边角打磨平整

　　



　　12.一边用水冲洗，一边用砂纸打磨干净(我使用的是刷碗的纱布，不容易损坏铜皮)，，注意节约用水

　　



　　



　　

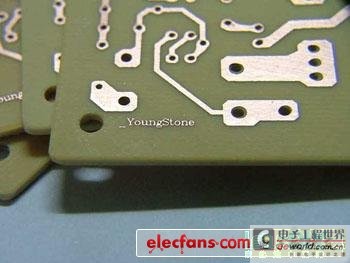

　　13.涂抹松香酒精溶液，注意要使用无水酒精; 可以防止PCB快速氧化，又有助于焊接。。。

　　

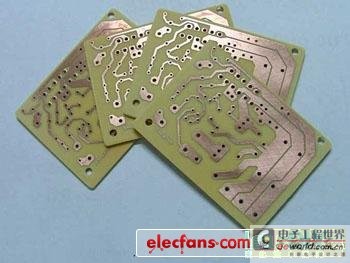

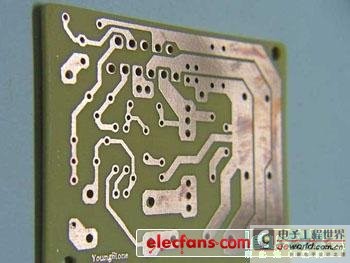

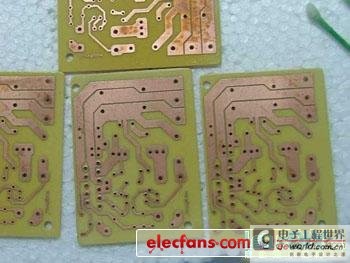

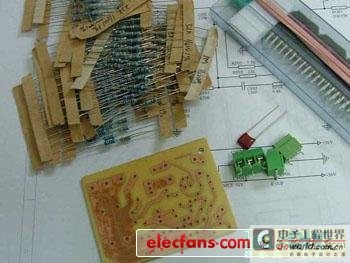

　　14. PCB制作完成。。。 ;可以开始焊接，，尽量不要用说触碰PCB的铜皮部分，减少氧化机会

　　



　　——结构机箱部分制作——

　　之前也自己做过机箱，感觉累;这次本来想买成品机箱，但是找了一下周围市场，没有自己满意的，要不价格贵，要不样子不喜欢，SO，干脆自己做。..

　　和电子部分一样，，按图片来叙述制作方法：

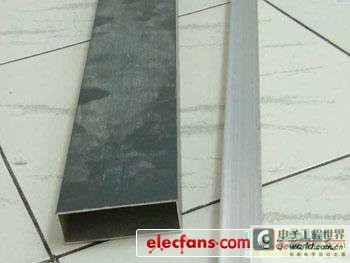

　　1.材料选取，和上次一样，选用铝合金方通+角铝，但是这次用了比较厚的，毕竟机器重量不轻。。

　　

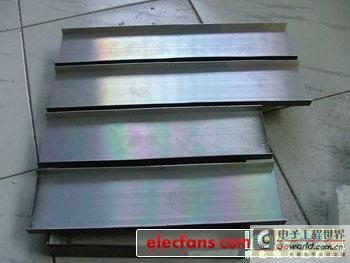

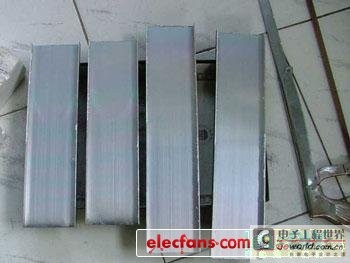

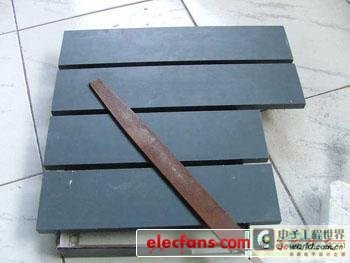

　　2. 按照机箱前后左右侧板的长度下料：

　　



　　

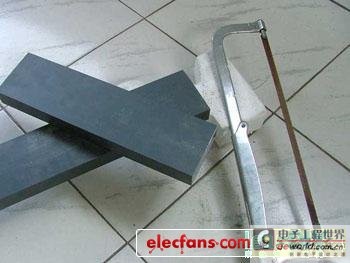

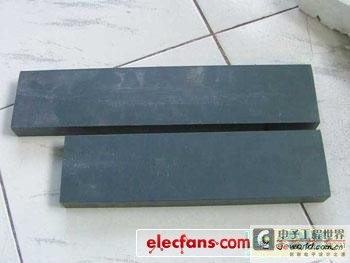

　　3. 将方通锯开，本人的工具是手工小钢锯

　　



　　4.打磨平整

　　



　　

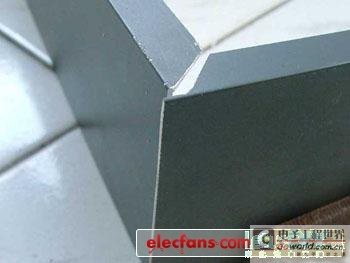

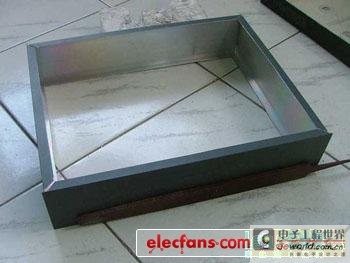

　　5.倒角，将两片侧板的连接处45度切割倒角

　　



　　为了赶时间，没有做很精确，因为不影响外观(盖上盖子就看不到了

　　
