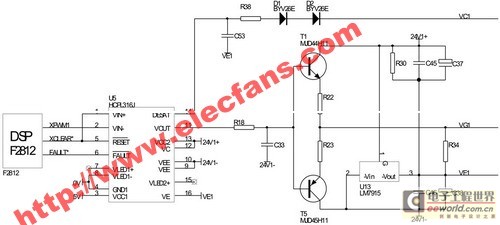

整个电路板的作用相当于一个光耦隔离放大电路。它的核心部分是芯片HCPL-316J，其中由控制器(DSP-TMS320F2812)产生XPWM1及XCLEAR*信号输出给HCPL-316J，同时HCPL-316J产生的IGBT故障信号FAULT*给控制器。同时在芯片的输出端接了由NPN和PNP组成的推挽式输出电路,目的是为了提高输出电流能力，匹配IGBT驱动要求。
当HCPL-316J输出端VOUT输出为高电平时，推挽电路上管(T1)导通，下管(T2)截止， 三端稳压块LM7915输出端加在IGBT门极(VG1)上，IGBT VCE为15V，IGBT导通。当HCPL-316J输出端VOUT输出为低电平时，上管(T1)截止，下管(T1)导通，VCE为-9V，IGBT关断。以上就是IGBT的开通关断过程。
