用LM3886制作50W功放

    LM3886是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音乐IC，其外围电路简单、制作方便。其性能如下：

     ·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω

·VCC=±35V OUTPUT=50W/8Ω

·峰值功率：135W

·信噪比≥92db

·转换率：19V/us

·互调失真：0.04%

·11脚TO-220封装

·静音功能

·SPiKe^TM保护功能

    LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。

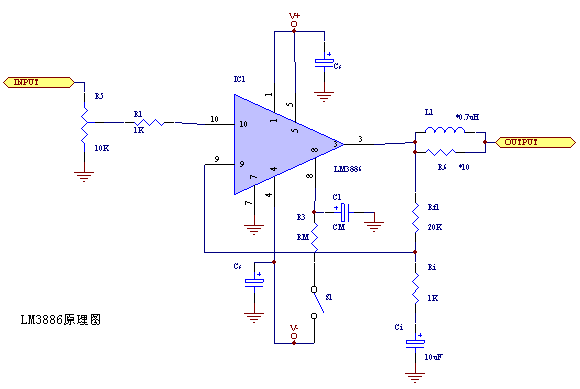

下图为美国国家半导体公司提供的应用电路图：

    怎么样？简单吧。以下是元器件清单：

R1：1KΩ 1/4W 金膜

RM：33KΩ 1/4W 金膜

Ri：1KΩ 1/4W 金膜

Rf1：20KΩ 1/4W 金膜

R6： 10Ω/3W

L：0.7uH 用Φ1的漆包线在签字笔上饶4圈，取下来就行了

Ci：10uF /35V 钽电容

其余电容一律为100uF/50V 电解电容

电位器为10KΩ指性
