杜比Ｂ降噪ＩＣ ＮＪＭ２０６３Ａ简介 - 数模混合 -

ＮＪＭ２０６３Ａ双声道杜比Ｂ降噪集成电路为ＮＥＣ和ＪＲＣ公司产品，１６脚双列扁平贴片式封装，工作电压范围１．８～６Ｖ，典型工作电流为１０ｍＡ，杜比电平为１００ｍＶｒｍｓ。该块多用于随身听上，如索尼ＷＭ－ＦＸ３５５、ＷＭ－Ｆ２０８５、东芝ＫＴ－Ｖ８５０等。

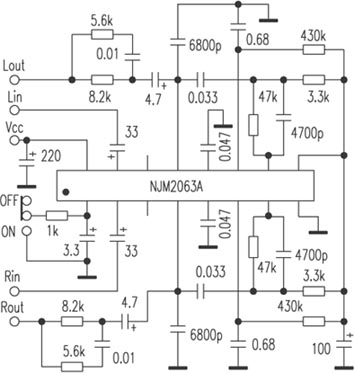

其典型应用电路见左图。电源电压从{16}脚输入，稳压后由{9}脚输出，{8}脚公共地。该块内部有两个一样的杜比降噪电路，信号分别从{2}、{15}脚输入，经内部处理后又分别由{4}、{13}脚输出，其中{1}脚为降噪开、关控制脚。另外，{3}、{14}脚为录音编码用。
    当该块发生故障时，应先测{16}脚的输入电压和{9}脚的稳压输出电压是否正常，而内部杜比降噪处理部分损坏的可能性很小。





　
