LM386电源电压4--12V，音频功率0.5w。LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。它的典型输入阻抗为50K。
部分电路图举例
 |
 |
|

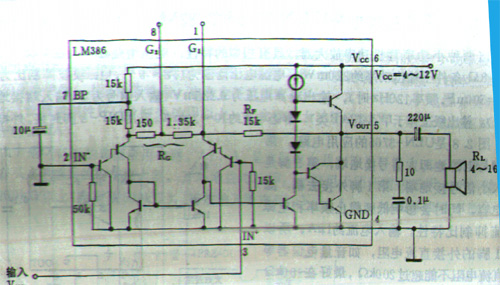

内部线路 |

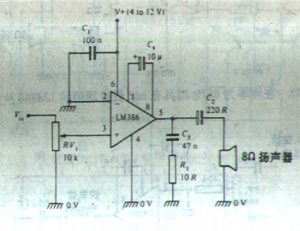

放大器 本放大器的总电压增益为X200，是通过脚1、8之间有效地短路内部阻抗实现的。 |
 |
 |
|

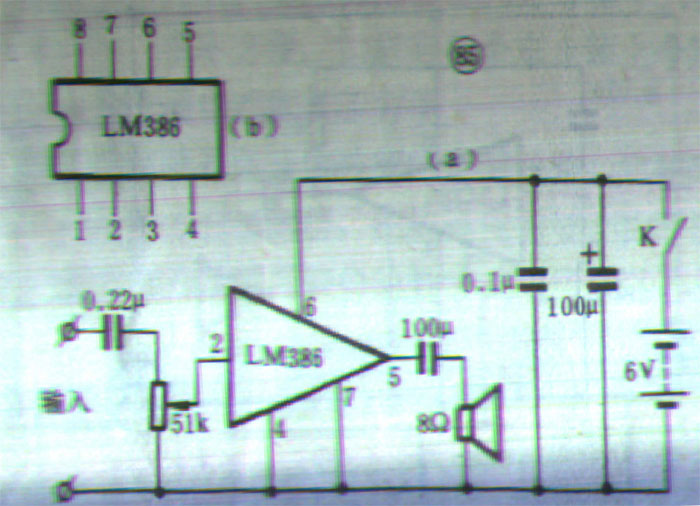

放大器 |

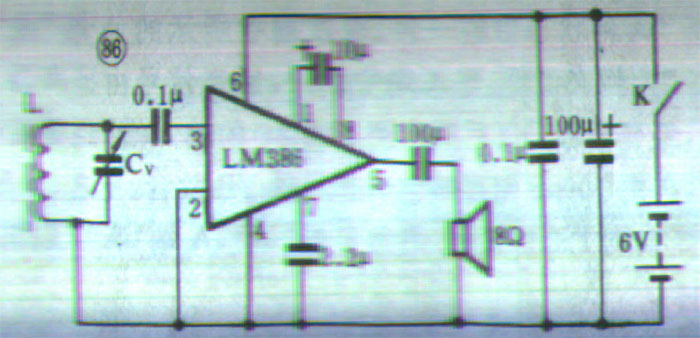

调幅收音机 |
 |
 |
|

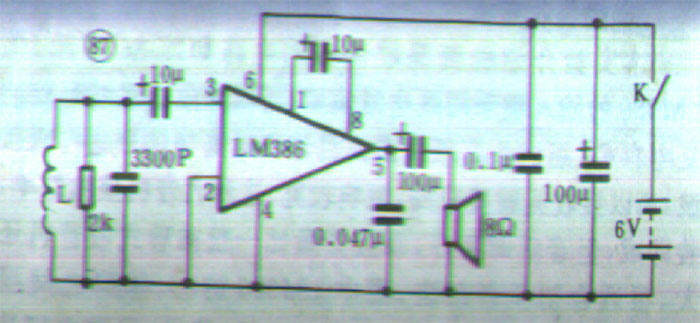

音频感应器 |

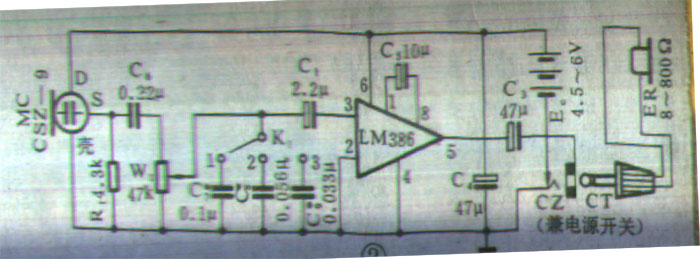

助听器 |
 |

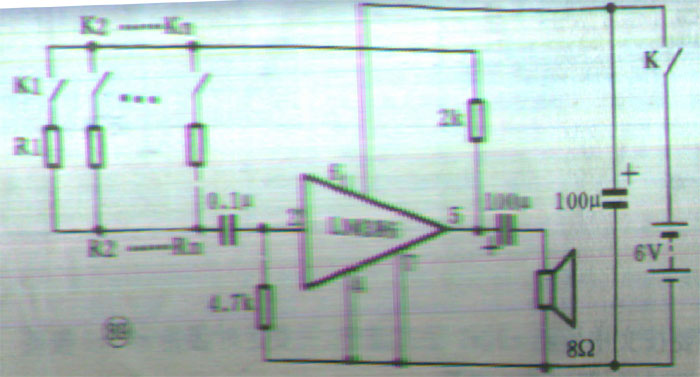

振荡器 |
