MAX13253用于隔离型电源的1A扩频推挽变压器驱动器 - 数模混合 -

MAX13253是1A推挽式变压器驱动器，旨在提供一个简单的解决方案低EMI隔离电源。 MAX13253具有一个内部振荡器和从单一的+3.0 V至+5.5 V电源。变压器的次级到初级绕组比率定义的输出电压，允许选择的几乎任何孤立的输出电压与电隔离。

MAX13253具有集成振荡器驱动一个双N沟道功率开关。驱动程序包括引脚可选的扩频振荡和控制的压摆率，以减少电磁干扰（EMI）。 MAX13253可以有选择地驱动由外部时钟管理EMI。内部电路保证了固定的占空比为50％，以防止直流电流流过变压器的，不管使用哪一个时钟源。

MAX13253工作在高达1A的连续电流，并具有集成的保护，包括故障检测，过电流保护和热关断。 MAX13253包含一个低电流关断模式，以降低整体电源电流小于5μA（最大值）时，驱动器被禁用。

MAX13253可在一个小型，10引脚，（采用3mm x 3mm）TDFN封装，规定工作在-40°C至+125°C的温度范围内。

关键特性

简单，灵活的设计

+3.0 V至+5.5 V电源电压范围

在4.5V的低RON300MΩ（最大）

高达90％的效率

提供高达1A的变压器

内部或外部时钟源

内部振荡器频率：250kHz或600kHz

可选的扩频振荡

-40°C至+125°C温度范围

集成的系统防护

故障检测和指示

过流限制

欠压锁定

热关断

节省空间

小型10引脚TDFN封装（3mm x 3mm的）

图表

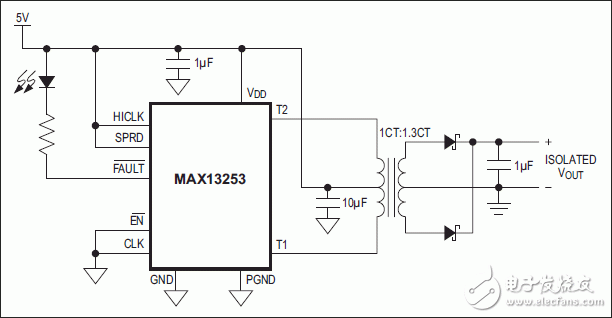

Typical Operating Circuit
