信号发生器仿真电路

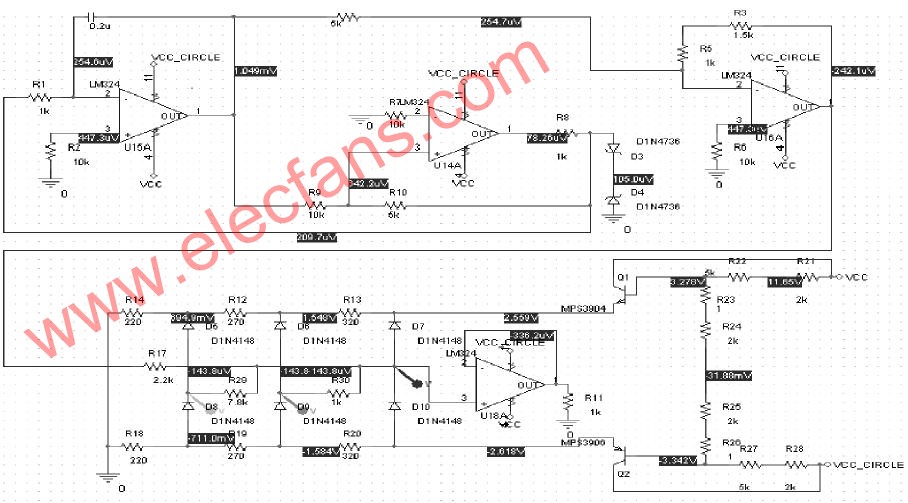

由于放光二极管工作电流一般为10 - 20mA 左右,R24 、R25 取电阻为1K; 由于电路用了四个运放, 即用一片LM324 即可;W1 取2K 电位器,C1 采用漏电流小的钽电容, 取0 .2uf W2 取10K 电位器;D1 ～D6 —选择开关二极管( 1N4148) , 因为其内阻小, 工作频率高,使电路的高频段输出波形好 .Q1 、Q2 工作在放大状态, 采用普通二极管C9012 和C9013 .R12 、R9 、R15 的参数的确定采用ORCAD 仿真软件仿真得出见图3。
