窄脉冲高速峰值保持电路

电路的功能

“6-6”介绍的峰值保持电路，其OP放大器A1的转换速度高，驱动电流大，但当CH的容量较大时，须要较长的充电时间，难以实现高速保持。本电路的反馈形式与前节介绍的基本相同，只是在元件选择和CR参数的确定方面有其特点。因此可用来保持窄脉冲信号的峰值。

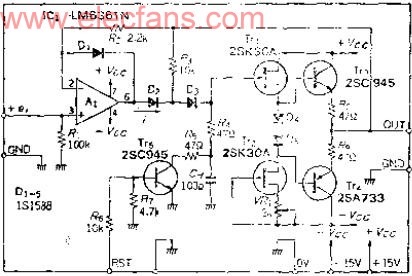

电路工作原理

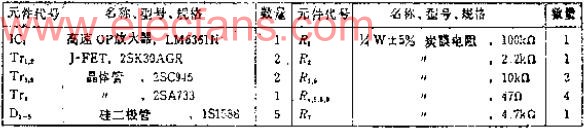

工作过程与“6-6”节电路基本相同。下面介绍一下本电路的设计要点：OP放大器A1是高速OP放大器，因起缓冲作用，所以选用了稳定性好的LM6361N。CH的容量很小，只有100PF，可以进行失调调节，输入为0V，用VR1调整输出以确定置偏。TT1的栅极、CH的外围是高阻抗，组装时应予注意。
