机器人的电机控制电路 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

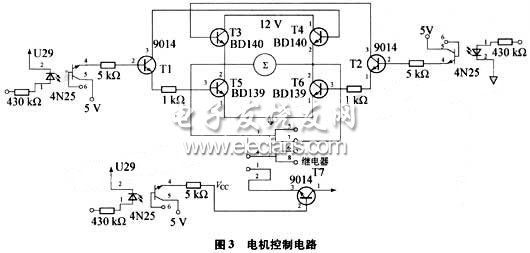

电机控制电路采用大功率对管BDl39、BDl40组成的H型驱动电路，通过单片机产生占空比不同的PWM脉冲，精确调整电机的转速。这种电路由于工作在晶体管饱和或截止状态，避免了在线性放大区工作时晶体管的管耗，可以最大限度地提高效率;H型电路保证了可以简单地实现电机转速和方向的控制。机器人的电机控制电路:
