电子猫驱鼠电路 - 数模混合 -

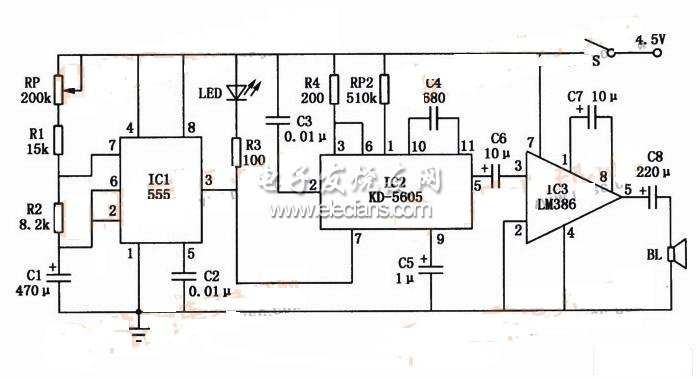

电子猫电路如图所示。IC1为时基集成电路NE555，它与电位器RP、电阻R1、R2和电容C1组成时间控制电路，用来控制猫叫声的间隔。IC2为猫叫声集成电路KD-5605，它将猫的叫声固化在电路内部。合上开关S，电源经RP、R1、R2向C1充电，C1两端电压充到电源电压2/3时，IC1的③脚输出低电平，发光二极管LED通电发光，同时IC2得电工作，其输出的猫叫信号经IC3功率放大后，推动扬声器BL发出洪亮逼真的猫叫声，达到驱鼠目的。与此同时，IC1内部放电管导通，C1贮存电荷经R2向IC1⑦脚放电。当Cl两端电压降至电源电压1/3时，IC1的③脚输出高电平，LED熄灭，IC2也失电停止工作，猫叫声停止。电源又通过RP、R1、R2向C1充电，电路如此循环工作。

　　
