鱼塘LED捕蛾灯电路图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-28

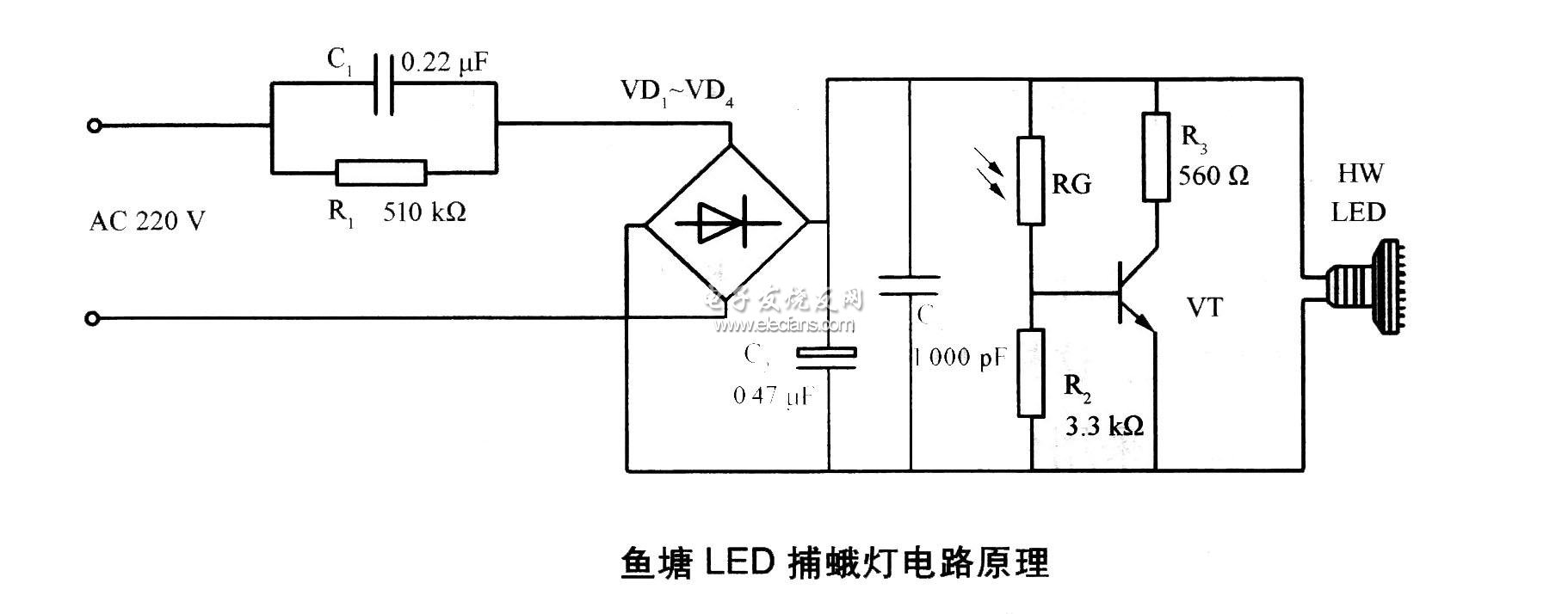

电容C1和电阻R1并联使用,是一个典型的电容降压电路,交流电经过降压、VD1~VD4整流、滤波后,提供给三极管VT、光敏电阻RG、电阻R2、电阻R3组成的电压控制电路。当夜幕降临光线过低时,RG阻值增大,VT基极的电位下降,使VT关断。供给LED光源组的电压升高,HW点亮。反之光线比较亮时,RG阻值减小,基极的电压处于高电位,VT导通,LED不发光。鱼塘LED捕蛾灯电路图:

鱼塘LED捕蛾灯电路图
