三角波发生器电路图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

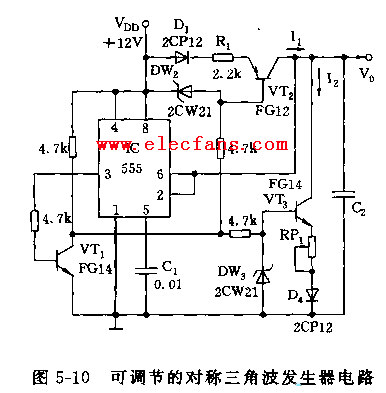

如图所示，这是一个具有恒流充电和恒流放电的变形多谐振荡器，恒流源I1由VT1控制。当VT1导通时3脚呈高电平，VT2导通，I1对C2充电，充电速度为Dv0/Dt=当C2电压达到阕值电平均2/3VDD时，555被复位，3脚呈低电平，VT1截止，I1=0，C2通过VT3，RP1，D4放电，当放至触发电平1/3VDD时，555又被置位，输出高电平，开始第二周期的充电。本电路的振荡频率可达，100KHZ。
