变压器反馈式振荡电路

1.工作原理

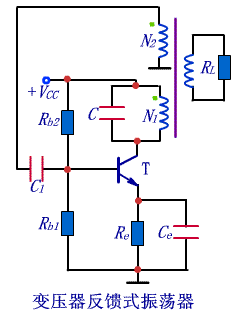

引入正反馈最简单的方法是采用变压器反馈方式，如图（7114）所示，用反馈电压取代输入电压，得到变压器反馈式振荡电路。

电路分析：

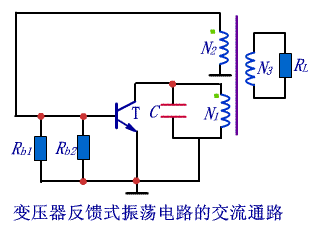

如图所示电路表明，变压器反馈式振荡电路中放大电路的输入电阻是放大电路负载的一部分，因此  与  相互关联。一般情况下，只要合理选择变压器原、副边线圈的匝数比以及其它电路参数，电路很容易满足幅值条件。

2.振荡频率及起振条件

振荡频率

其中，

起振条件

其中，

3.优缺点

变压器反馈式振荡电路易于产生振荡，输出电压的波形失真不大，应用范围广泛。但是由于输出电压与反馈电压靠磁路耦合，因而耦合不紧密，损耗较大。并且振荡频率的稳定性不高。
