RC串并联选频网络振荡电路

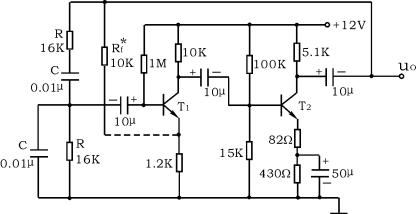

断开RC串并联网络，测量放大器静态工作点及电压放大倍数。

    (3) 接通RC串并联网络，并使电路起振，用示波器观测输出电压u_O波形，调节R_f使获得满意的正弦信号，记录波形及其参数。

    (4) 测量振荡频率，并与计算值进行比较。

(5) 改变R或C值，观察振荡频率变化情况。

(6) RC串并联网络幅频特性的观察

将RC串并联网络与放大器断开，用函数信号发生器的正弦信号注入RC串并联网络，保持输入信号的幅度不变（约3V），频率由低到高变化，RC串并联网络输出幅值将随之变化，当信号源达某一频率时，RC串并联网络的输出将达最大值（约1V左右）。且输入、输出同相位，此时信号源频率为
