50Msps、16位 DAC 演示板具有 Mojo - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28
加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2016 年 9 月 14 日 – 凌力尔特公司 (Linear Technology Corporation) 推出演示电路 2459A，其采用了 50Msps、16 位数模转换器 (DAC) LTC1668。这款高性能 DAC 在具有介于音频频段和几 MHz 之间模拟频率分量的应用中非常受欢迎。
DC2459A 是原始演示电路的完整重新设计。若干种信号调理选项可用于模拟输出，而且数字信号可以由几款低成本的易用型 FPGA 开发板之一提供。提供了 FPGA 代码示例，其产生了用于 DAC 的数字正弦波数据。
半导体产品的演示板在 “制造者” 群体和生产设计之间实现了协同作用。一个 50Msps DAC 需要谨慎布局的电路板，以及一个与之搭配使用的数字信号源。工作台数字图形发生器是首选工具，但如果您没有这样的工具，而且仅仅需要评估一个 DAC，那么它就是一项昂贵的开支。幸运的是，制造者群体提供了许多拥有功能、易用性和低成本之正确组合的电路板。诸如 DC2459A 等开发电路板使制造者有机会接触真正的高性能器件、代码示例、以及用于项目和原型设计的精心布局 PC 板。

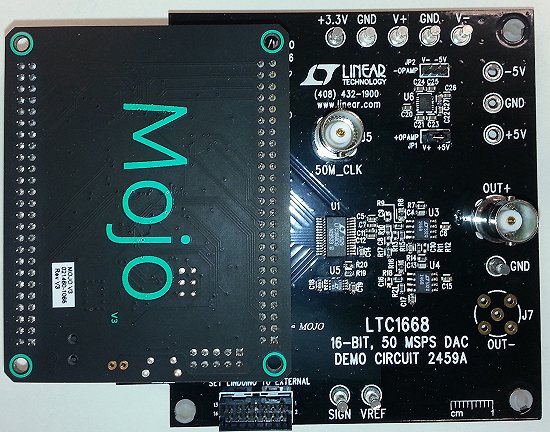

DC2459A 电路板上有一个数字连接器可直接兼容 Embedded Micro 广受欢迎的 “Mojo” Spartan 6 FPGA 开发板。另外，Mojo 还具有一个采用 Arduino 引导加载程序的内置 ATmega32U4 处理器，从而为控制 LTC1668 或利用 Linduino® 代码以增添其他的模拟和混合信号功能提供了选项。
性能概要： LTC1668
• 在 1MHz fOUT 具有 87dB 无杂散动态范围的高性能、50Msps DAC
• 可兼容 Embedded Micro Mojo FPGA 开发板
• 可兼容 Numato Mimas FPGA 开发板
• 可兼容 Altera DE0-Nano FPGA 开发板
• 可兼容 3.3V HSMC FPGA 电路板
A 版本，>1MHz 输出频率，±1V
B 版本，2.5MHz 低通滤波器，±500mV 差分输出
C 版本，≤10kHz 输出频率，±10V
QuikEval Header 便于采用一个 Linduino 来控制 FPGA，或通过兼容 QuikEval 的演示板增添其他的功能。
