易制的集成电路信号寻迹器电路 - 数模混合 -

该集成电路信号寻迹器电路简单，仅需一片小功率集成功放电路LM386和5个电容就能组成整机，而且寻迹能力极强。从调谐回路至功放电路，都能方便地检出故障所在，由于声音宏亮，在检查中放及低放电路时，还可以用喇叭放音，无需老挂着耳机，使用很方便。

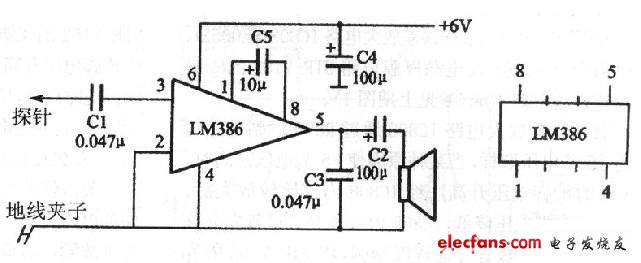

　　电路原理如上图所示。Cl为隔直电容;C2是输出电容;C3的作用是防止自激;C4是电源滤波电容。

　　信号经Cl从集成电路LM386的③脚输入，由于LM386的输入端是微电流偏置，而且有很宽的频响，所以不需外接二极管就能完成检波。信号经放大后由LM386⑤脚输出。LM386的①脚和⑧脚是增益控制，直接用10μF的电容把两脚连接起来，就可获得最高的增益。

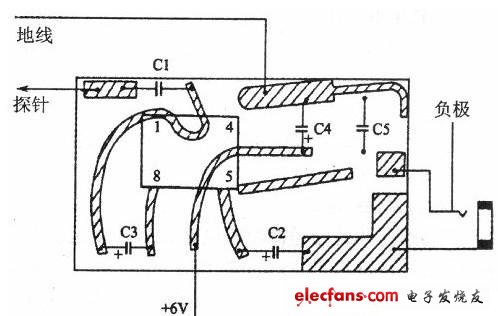

　　该机印制电路板如下图所示。将全部元器件安装在一块2cm×3.5cm的印制电路板上，只要选用的元器件正确，接线无误，一般无需调试即可正常工作。耳机插座需进行改制，让它兼做电源开关。由于本信号寻迹器耗电甚少，静态电流只有4mA左右，可用4节5号电池供电，若用6V叠层电池，还可进一步缩小体积。
