与非门组成振荡电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

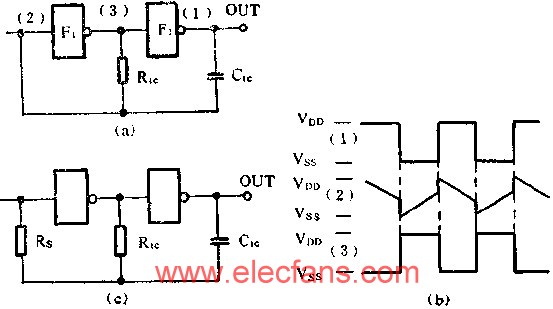

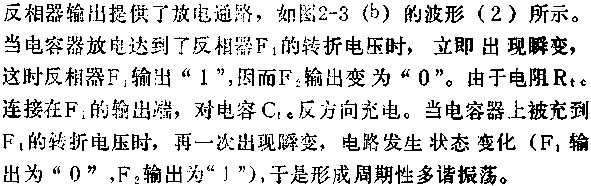

如图A所示是由CMOS与非门组成的多谐振荡器电路。它由两个反相器，一个电阻和一个电容器构成。图B是它的波形。图中当波形（1）在反相器F2输出正跳变时，电容器C立即使F1输入为“1”，而输出为“0”。电阻R为电容器C对
