与非门组成自激多谐振荡器电路图（二） - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

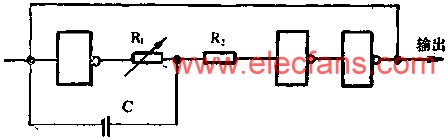

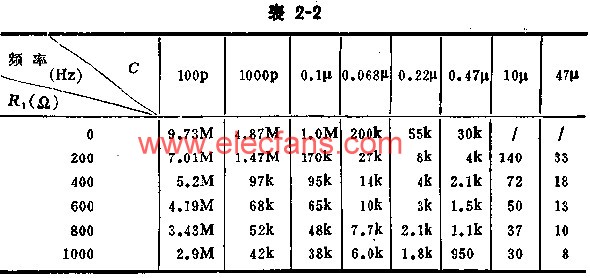

图中所示是用TTL与非门组成的又一种自激多谐振荡器。其振荡过程与上例基本一致，但图中没有加接整形的与非门。图中所示线路的振荡频率调节范围较宽，R1可以从零到1.5千欧，R2约200欧到400欧。表中所列为R2=330欧，改变R1和C的数值时，振荡频率的实测数据。
