与非门组成倍压电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

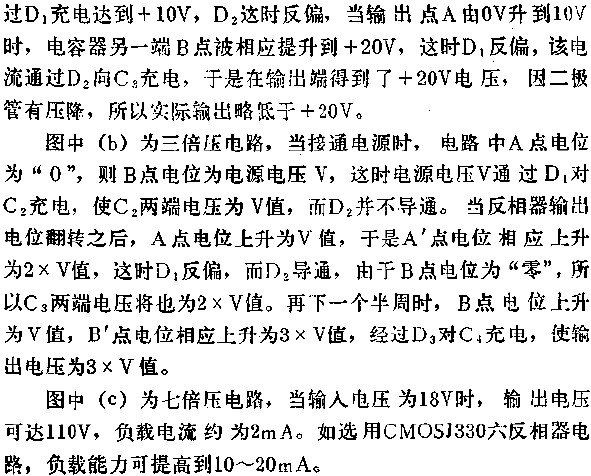

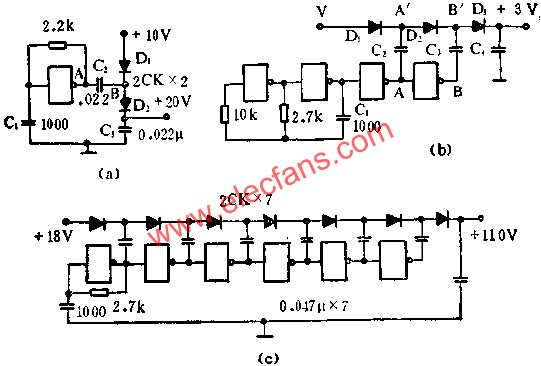

图A所示是用CMOS与非门组成最简单的两倍压电路。图中一个反相器组成了一个100KHZ的方波振荡器，振荡器输出在0~10V之间不断变换，当输出为“0”时，电容器C2通
