与非门组成故障报警控制电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

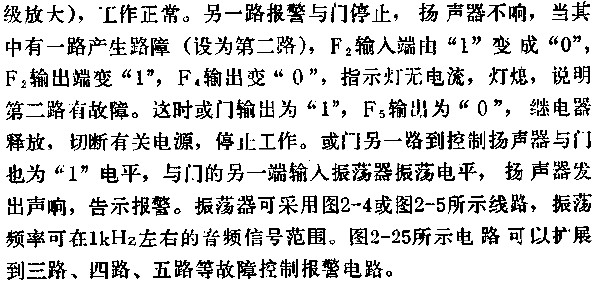

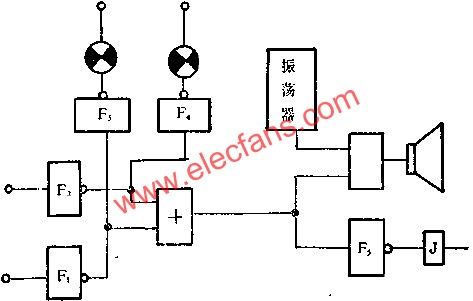

如图所示是用与非门组成的一个简单实用的故障报警控制电路。图中平时与非门F1、F2输入端接高电平，输出端为“0”，再经过与非门F3、F4将指示灯点亮。同时，或门输出为“0”与非门F5输出为“1”，继电器吸合（F5输出与继电器之间可加一
