MAX1284, MAX1285,MAX1285B串行12位ADC，内置电压基准 - 数模混

该MAX1284/MAX128512位模拟至数字转换器(ADC)相结合的高宽采样/保持(T/小时)，具有高转换速度，内部+2.5 V基准电压，低功耗串行接口。在MAX1284采用单+4.5 V至+5.5 V供应不足，MAX1285从一个单一的+2.7 V至+3.6 V电源供电。

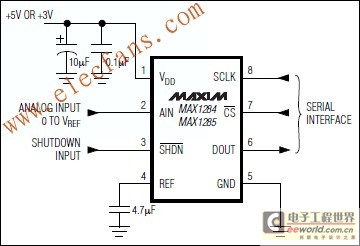

　　3线串行接口直接连接到SPI/ QSPI的/ MICROWIRE的器件无需外部逻辑。这些设备采用外部串行接口时钟进行逐次逼近模拟到数字的转换。

　　低功耗，易用性，以及小尺寸封装使这些转换器进行远程传感器和数据采集应用，或对功耗和空间要求的其他电路的理想选择。该MAX1284/MAX1285采用8引脚SO封装。

　　这些器件的引脚兼容，在MAX1240/MAX1241更高速度的版本有更多的信息，请参考相应的数据表

　　关键特性

　　单电源供电

　　+4.5 V至+5.5 V(MAX1284)

　　+2.7 V至+3.6 V(MAX1285)

　　± 1 LSB(最大值)的DNL，± 1 LSB(最大值)的INL

　　400ksps采样率(MAX1284)

　　内部采样/保持

　　内部+2.5 V基准

　　低功耗：2.5mA电流(400ksps)

　　的SPI / QSPI的/ MICROWIRE的3线串行接口

　　引脚兼容，高速升级到MAX1240/MAX1241

　　8引脚SO封装
